| Nom du produit: | Machine en acier d'armature de câble | Mode de commande: | Contrôle par PLC |
|---|---|---|---|
| Use for: | Steel wire armouring | Traction Wheel Diameter (500/400): | 2000 mm |
| Wire Dia.: | 1.5-2.5mm | Hs code: | 847940 |
| Bearing brand: | NSK | Color: | Optional |
| Mettre en évidence: | Machine d'armature de contrôle de PLC,Câble blindé mA de torsion arrière,Machine en acier de fil de câble de berceau |
||

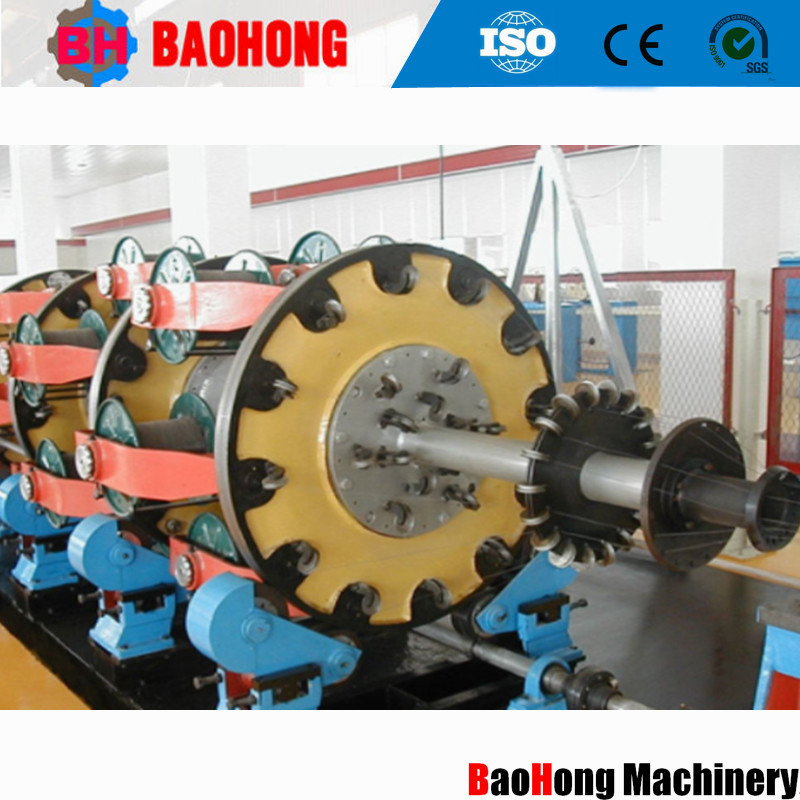

Machine de blindage à fil d'acier à contrôle PLC à 100% type berceau à torsion arrière
1. Application
La machine est principalement utilisée pour la production de fil de fil d'aluminium à chaînons en acier, pour le stratification et le pressage du conducteur de secteur, pour le stratification et le dessin et le pressage du conducteur rond,et armure en fil d'acier, etc..L'unité d'équipement est équipée d'une interface homme-machine,PLC + écran tactile,chaque paramètre de fonctionnement peut être affiché et réglé,le port de connexion de l'ordinateur est équipé pour réaliser l'allocation unifiée de grandes données.
2.Principaux composants
2.1- Le stand de paiement 1.
2.2- Un jeu de filets rigides.
2.3. Compteur de compteurs intelligent 1 ensemble
2.4- Un double capstan fort.
2.5- Moteur principal + réducteur 1 jeu
2.6.Soutien de prise de colonne avec traverse 1 ensemble
2.7Système de transmission mécanique 1
2.8Système de commande électrique 1
2.9.Rie de sécurité de type mural 3 ensembles
2.10.Tête de blindage en acier + dispositif de tube intérieur 1 jeu
3. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
4Des photos.
5Photo de l' emballage
6.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
