Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Machine en aluminium de cuivre de tornade de câble avec l'armature de fil d'acier | Méthode de contrôle: | Contrôle par PLC |
|---|---|---|---|
| Utilisation: | Armature en fil d'acier | Spécifications de diamètre de fil: | 10,5-2,5 mm |
| Diamètre de roue de traction (500/400): | 2 000 mm | Code du SH: | 847940 |
| Marque de roulement: | NSK | Peinture de machine: | Personnalisé |
| Mettre en évidence: | Machine en aluminium de tornade de câble,Machine de tornade de câble cuivre,Machine de câble de tornade de tambour de fil d'acier |
||

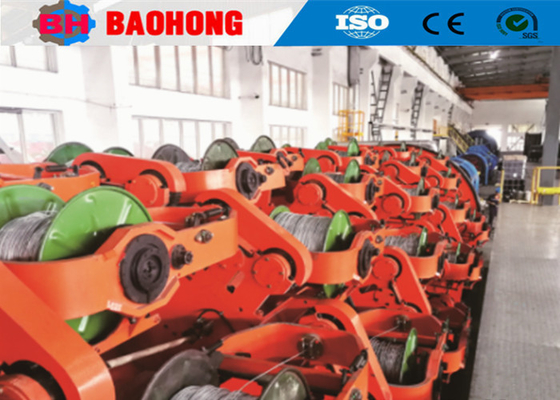

Machine à tourner des câbles en cuivre en aluminium avec blindement en fil d'acier
1. Application
Cette machine est principalement utilisée pour le blindage du fil d'acier simple ou double autour du câble, ou la fabrication d'une grande section de câbles en acier.Il adopte un servo-moteur à induction en courant continu, l'opération de chronométrage de la ligne de production est contrôlée par un système de contrôle.
2Principales caractéristiques
2.1 La machine est adaptée pour la jonction de fils de renforcement en cuivre d'aluminium, en alliage d'aluminium, en acier de câbles en aluminium, de longs fils et de sections nues, afin de produire les câbles d'alimentation suivants.En rouleau compacté.Le noyau unique est prespiré.
2.2 Les têtes de l'arbre avant et arrière de la machine principale sont constituées de pièces moulées en acier intégrées afin d'éviter les fissures causées par le soudage.
2.3 La zone de freinage de la machine principale est augmentée pour améliorer les performances de freinage.Polirage de la surface de la roue de capstan.
3. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |

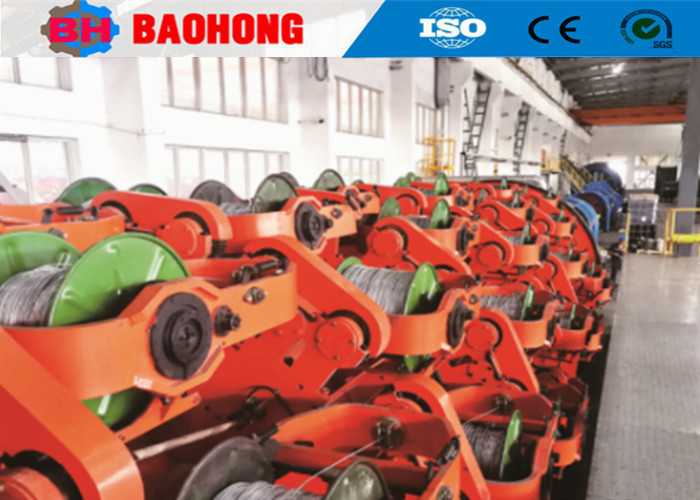

4Des photos.
5Photo de l' emballage
6.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
