| Nom: | Machine en acier d'armature de câble | Tailles de bobines: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Matériaux: | Steel/Cu/Al | Le type: | Planète et Soleil |
| Taille centrale: | 1 000 mm | Puissance du moteur(630): | 75 kW |
| Couleur: | Optionnel | Code du SH: | 847940 |
| Mettre en évidence: | Machine arrière de toronnage de torsion,Toronneuse planétaire de câble,Toronneuse rigide en acier |
||

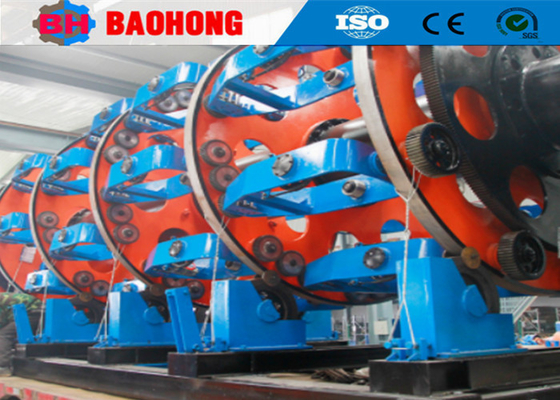

Machine à blindage de câbles en acier de type planétaire avec fonction de torsion arrière
1. Application
La machine est principalement utilisée pour la production de fil de brin en aluminium à noyau d'acier, de stratification et de pressage du conducteur de secteur, de stratification et de tirage et de pressage du conducteur rond,et blindage en fil d'acier.
2. Composant principal
2.1 Φ1600 Plateau de paiement 1 jeu
2.2 12B, 18B, 24B Franges rigides 1 jeu chacune
2.3 Compteur de compteurs intelligent 1 ensemble
2.4 Φ 2000 fort double capstan 1 jeu
2.5 Φ 2500 support de prise de charge de type colonne avec traverse 1 ensemble
2.6 Système de commande électrique 1 ensemble
2.7 Parement de type clôture de sécurité 3 ensembles
2.8 Tête blindée en fil d'acier + tube intérieur 1 ensemble
3. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| Le Stranding Pitch | 24 Bobbin Stranding Cage |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 Bobbin Stranding Cage | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Capstan |
Capstan Diamètre de la roue | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de décrochage | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de décollage |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
4. Des photos
5Photo de l' emballage
6.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
