Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Machine en acier d'armature de câble | Tailles de rouleaux: | 400 mm, 500 mm, 630 mm, etc. |
|---|---|---|---|
| Matériaux: | Steel/Cu/Al | Le type: | Planète et Soleil |
| Hauteur du centre: | 1 000 mm | Puissance du moteur(630): | 75 kW |
| Code du SH: | 847940 | Peinture de machine: | Optionnel |
| Mettre en évidence: | Machine blindée en acier de câble,Machine de dépouillement blindée planétaire de câble,Toronneuse rigide de vitesse de Sun |
||

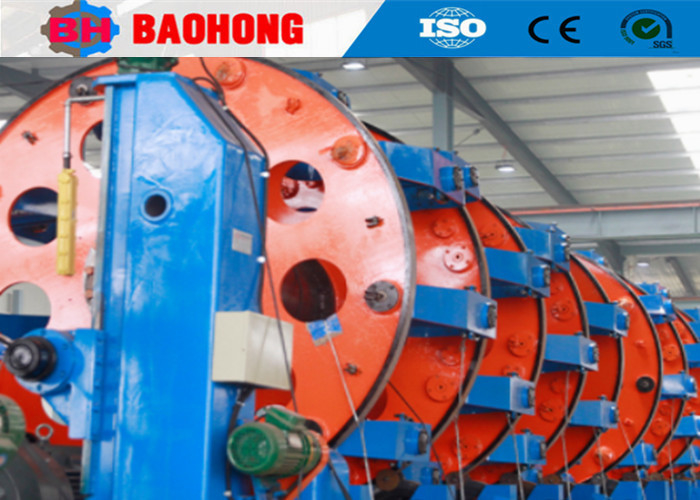

Machine à blindage de câbles en acier à 100% de retour en arrière Système d'engrenage planétaire
1. Application
La machine est principalement utilisée pour la production de fil de brin en aluminium à noyau d'acier, de stratification et de pressage du conducteur de secteur, de stratification et de tirage et de pressage du conducteur rond,et blindage en fil d'acier.L'unité d'équipement est équipée d'une interface homme-machine, sous forme de PLC + écran tactile, chaque paramètre de fonctionnement peut être affiché et réglé,le port de connexion de l'ordinateur est équipé pour réaliser l'allocation unifiée de grandes données.
2. Principales composantes
2.1 Φ1600 Plateau de paiement 1 jeu
2.2 12B, 18B, 24B Franges rigides 1 jeu chacune
2.3 Compteur de compteurs intelligent 1 ensemble
2.4 Φ 2000 fort double capstan 1 jeu
2.5 Φ 2500 support de prise de charge de type colonne avec traverse 1 ensemble
2.6 Système de commande électrique 1 ensemble
2.7 Parement de type clôture de sécurité 3 ensembles
2.8 Tête blindée en fil d'acier + tube intérieur 1 ensemble
3- Composants mécaniques et électriques
3.1 Les roulements sont de la marque Ha Erbin, Wa Fangdian et Luoyang.
3.2 Les moteurs proviennent de célèbres marques chinoises.
3Le pilote de.3 AC est de la marque Danfoss.
3Le pilote à courant continu de.4 est du SSD de la série Parker 590.
3.5 PLC est de Siemens.
3L'écran tactile est de Siemens.
3.7 Les principaux composants électriques basse tension proviennent d'une marque chinoise de haute qualité et bien connue.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| La mise à l'eau | 24 La cage de pêche du bobbin |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Le capstan |
Diamètre de la roue Capstan | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de dégagement | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de la bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Le centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de dégagement |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
5Des photos.
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
