Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | 440V machine de fabrication de câbles rigides avec charge de fond latérale | Matériel: | Cuivre, Aluminium |
|---|---|---|---|
| Spécifications de la bobine: | 500/630/710/720 | Max. OD échoué: | φ35-55 millimètres |
| Dispositif pré-spiral (pitch): | 500-2500mm | Période de garantie: | 1 an |
| Bobine centrale de profit: | 1600*800*80 | Couleur de l'équipement: | Facultatif |
| Mettre en évidence: | Fabrication de câbles Strander rigide,Machine à chargement par le bas latérale de toronnage,Toronneuse rigide de câble |
||

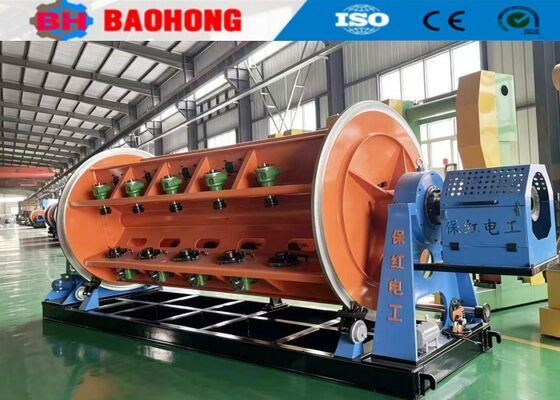

440V machine de fabrication de câbles rigides avec charge de fond latérale
Il est utilisé pour le retournement et le compactage du conducteur en forme de ventilateur, le retournement et le dessin du conducteur circulaire, et le pré-retournement et le retournement du noyau du conducteur.Principalement utilisé pour les câbles de conducteurs en cuivre et en aluminium système de fil tordu pressé ventilateur, pressés et tirés en rond, les fils de conducteurs des segments de conducteurs sont torsadés et prépressés.
2. Caractéristiques
2.1 Toutes les cages, les têtes de pré-spirale, les têtes de ruban adhésif, le capstan et le capteur sont entraînés séparément.
2.2 Toutes les bobines peuvent être chargées/déchargées simultanément par un équipement de chargement automatique, ce qui réduit le temps de chargement/déchargement à 30 minutes maximum.
2.3 Constant Bobbin back tension achieved by Electronic pneumatic valve & Single bobbin rotation is electronically sensed for maintaining consistent tension by positive motor control system or passive mechanical equipment.
2.4 Des bobines multiples sont disponibles en 500630,710, etc.)
2.5 hôte multiple avec numéro de cage multiple.12.18.24.30)) est facultatif.
3Système de transmission et de commande électrique
3.1 alimentation électrique: selon les exigences du client
3.2 Température ambiante: ≤ 40°C
3.3 Le moteur principal est entraîné par un moteur à fréquence variable CA et commandé par un onduleur.
3.4 Invertisseur:
3.5 Principaux composants électriques basse tension:
3.6 Moteur:
3.7 PLC, écran tactile
4Principales données techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |

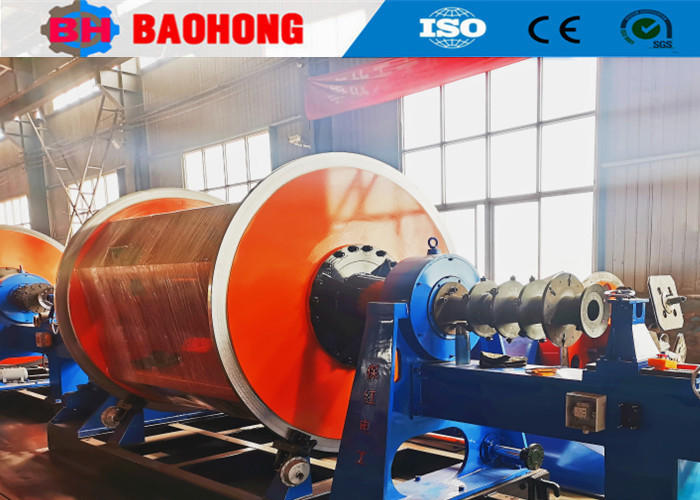

5Des photos.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de jonction en Chine.
