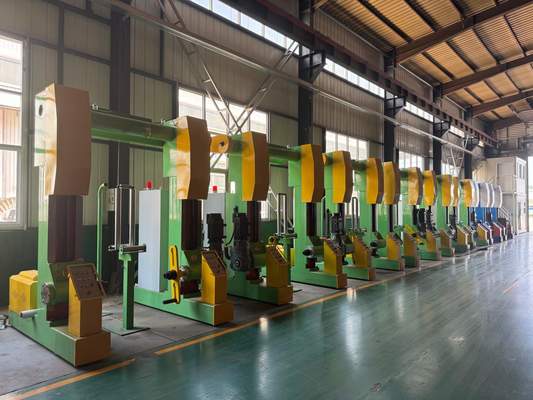

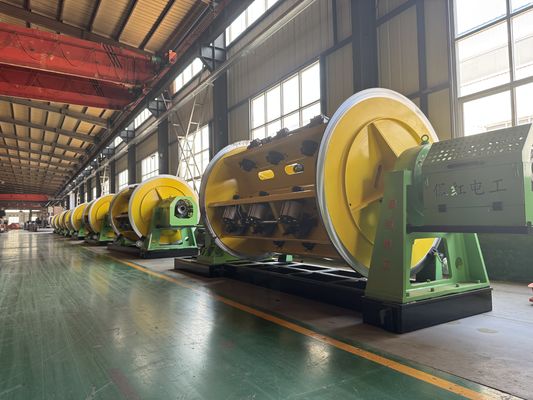

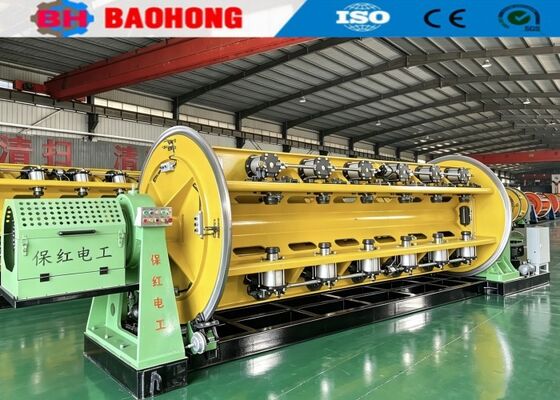

630 Rigid Type Stranding Machine For Aluminum & Copper Wire

630 Machine de jonction rigide pour fils d'aluminium et de cuivre

1. Application

Cette machine est principalement utilisée pour le câblage non torsionnel de brins d'aluminium à large section et à longue longueur en acier (ACSR) et de conducteurs en alliage d'aluminium.Il peut également être appliqué à l'enroulement et au compactage sans torsion de conducteurs en cuivre avec des rouleaux, à forme spéciale et à forme de secteur.

2. Composant principal

2.1 Φ630 Plateau de paiement 1 jeu

2.2 #type support de guidage de fil 1 ensemble

2.3 6B, 12B, 18B 3 ensembles de fils

2.4 Dispositif de condensation et de compactage de fils assemblés 3 ensembles

2.5 compteur ((mécanique, électronique) 1 ensemble

2.6 Φ 2000 fort double capstan 1 jeu

2.7 Φ 2500 type de colonne de prise avec traversée 1 ensemble

2.8 Système de commande électrique 1 ensemble

2.9 Système de protection de la sécurité 4 ensembles

3. Caractéristiques

3.1L'ensemble de la machine est entraîné par le moteur indépendant et chaque section de la cage et du capstan est entraînée par un servo-moteur synchrone à aimant permanent séparé.La cage est entraînée pour tourner à travers une boîte de vitesses dédiée, ce qui simplifie la structure par rapport à l'appareil traditionnel de type rigide entraîné par un raccordement à l'arbre de terre et rend l'entretien des équipements plus pratique.

3.2La commande de l'ensemble de la machine est assurée par un PLC de la série Siemens & Inovance, et divers paramètres du processus de production sont réglés par l'intermédiaire de l'écran tactile.Chaque section de la cage et le capstan sont entraînés par un moteur servo Jiangsu ZhimaPour assurer la précision de la transmission, le moteur de transmission adopte une rétroaction du codeur de grille,et toute la machine adopte une méthode de communication par bus pour assurer la précision de la transmission du signalDans la production réelle,Les utilisateurs définissent les paramètres du processus tels que la hauteur de chaque section de la cage et la vitesse de la ligne de production sur l'écran tactile selon les spécifications du câble requisLors du démarrage, la vitesse de chaque pièce de transmission est automatiquement calculée par le PLC pour assurer la synchronisation de l'ensemble de la machine et la précision de l'enroulement du fil tordu,et pour obtenir une régulation de vitesse sans pas de l'ensemble de la machineLe système de contrôle électronique dispose d'une technologie de pointe, d'un fonctionnement pratique et d'un fonctionnement fiable.

3.3Le principe d'impulsion est utilisé pour détecter la rupture du fil, ce qui permet de déterminer avec précision le signal de rupture du fil de n'importe quelle bobine dans chaque section de la cage, assurant ainsi la précision de la détection.À travers l'affichage sur l'écran tactile, l'opérateur peut rapidement résoudre le problème et commencer le prochain démarrage.

3.4 La machine utilise un contrôleur programmable PLC Inovance et un bus de terrain pour commander et coordonner l'état de fonctionnement unifié de toutes les parties de la machine,et utilise un convertisseur de fréquence pour contrôler le démarrage et le fonctionnement du moteur CALe système de commande électronique est technologiquement avancé, facile à utiliser et fiable en fonctionnement.

4. Principaux paramètres techniques

5.Des photos

6- Une photo d'emballage.

7Notre usine et notre société

Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.

Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.

Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de jonction en Chine.
