Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Coiler intelligent entièrement automatique JLK-630/1 + 6 + 12 + 18 + 24 avec un entraînement de mote | Matériel: | Fil de cuivre, de fil d'aluminium et de fil d'acier |
|---|---|---|---|
| Usage: | Échouant | Diamètre extérieur max. du conducteur échoué: | φ45 millimètre |
| Forme: | Forme automatique de machine | Force maximum de transport-: | 15T |
| Couleur: | Exigence du client | Garantie: | 12 mois |
Coil intelligente entièrement automatique JLK-630/1+6+12+18+24 avec entraînement moteur séparé
1. Application
Cette machine est principalement utilisée pour la production de fil de fil d'aluminium à fil d'acier et de cuivre, d'aluminium et d'acier de grande section et de grande longueur
Il peut également être utilisé pour la torsion et le compactage sans torsion de matériaux ronds, spéciaux ou non.
des noyaux de conducteurs en forme de secteur et en forme de secteur.
2. Principaux paramètres techniques
| Modèle (machine de décapage rigide) | JLK-630/6 est une | JLK-630/6+12 | JLK-630/6+12+18+24 | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,8 à 5 mm | φ1,8 à 5 mm | φ1,8 à 5 mm | |
| DSO maximal du conducteur en filet | φ15 mm | φ25 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 60 à 500 mm | 60 à 500 mm | 60 à 500 mm |
| 12 Cage pour les bobins | 75 à 560 mm | 75 à 560 mm | ||
| 18 La cage de pêche des bobins | 92 à 680 mm | |||
| 24 La cage de pêche du bobbin | 108 à 790 mm | |||
| Vitesse de rotation | 6 Cage de pêche des bobins | 258 tours/min | 258 tours/min | 258 tours/min |
| 12 Cage pour les bobins | 236 tours/min | 236 tours/min | ||
| 18 La cage de pêche des bobins | Résistance à la combustion | |||
| 24 La cage de pêche du bobbin | 176 tours/min | |||
| Le capstan | Diamètre de la roue Capstan | 1250 mm | Unité de mesure | 2 000 mm |
| Force maximale de dégagement | 8 T | 10 T | 15 T | |
| Taille de la bobine | PND630 | PND630 | PND630 | |
| Le centre de paiement Bobbin | PND630 | PND630 | PND630 | |
| Bobbin de prise | 1 800 mm | Pour les véhicules à moteur | Pour les véhicules à moteur | |
| Vitesse linéaire maximale de dégagement | 35 m/min | 40 m/min | 50 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |
3- Dans le centre. caractéristiques
3.1 L'ensemble de la machine est entraîné par le moteur indépendant et chaque section de la cage et du capstan est entraînée par un aimant permanent séparé.
La cage est entraînée pour tourner à travers une boîte de vitesses dédiée, ce qui simplifie la structure par rapport au sol traditionnel.
La liaison d'arbre entraîne une chaîne de type rigide et rend l'entretien des équipements plus pratique.
3.2 La commande de l'ensemble de la machine est assurée par un PLC de la série Inovance, et divers paramètres du processus de production sont réglés par l'intermédiaire de l'écran tactile.
Chaque section de la cage et le capstan sont entraînés par un servo-moteur Jiangsu Zhima, et le pilote du moteur est un convertisseur de fréquence.
Pour une précision de transmission optimale, le moteur de transmission adopte une rétroaction du codeur de grille, et toute la machine adopte une méthode de communication par bus pour
Dans la production réelle, les utilisateurs définissent les paramètres du procédé tels que l'envergure de chaque section de la cage et le
la vitesse de la ligne de production sur l'écran tactile selon les spécifications du câble requis.
la pièce est automatiquement calculée par un PLC pour assurer la synchronisation de l'ensemble de la machine et la précision de la hauteur du fil tordu, et
Le système de commande électronique est doté d'une technologie avancée, d'un fonctionnement pratique et d'un système de commande électronique qui permet de réguler la vitesse de l'ensemble de la machine.
fonctionnement fiable.
3.3 Le principe d'impulsion est utilisé pour détecter la rupture du fil, ce qui permet de déterminer avec précision le signal de rupture du fil de n'importe quelle bobine dans chaque section de l'appareil.
l'écran tactile, l'opérateur peut rapidement résoudre le problème et commencer le prochain démarrage
Je vous en prie.
3.4 La machine utilise un contrôleur programmable Inovance et un bus de terrain pour commander et coordonner l'état de fonctionnement unifié de toutes les parties de la machine.
L'écran tactile d'Inovance est utilisé pour régler et afficher les
Le système de commande électronique est technologiquement avancé, facile à utiliser et fiable en fonctionnement.
3.5 La commande mécanique et électrique de cette structure adopte le procédé de chargement et de déchargement de bobine entièrement automatique actuellement le plus avancé en Europe.
La Chine, qui améliore considérablement l'efficacité du travail de chargement et de déchargement des bobines!
4. Principaux composants
4.1 Φ630 Stand de paiement
4.2 #type support de guidage du fil
4.3 6B, 12B, 18B, 24B étroit
4.4 Dispositif d'assemblage et de compactage du fil
4.5 Compteur de compteurs horizontaux (mécanique, électronique)
4.6 Φ 2000 fort double capstan
4.7 Supérieur Φ2500 support de prise et de décharge de type gantry
4.8 Système de commande électrique
4.9 Système de protection de la sécurité
4.10 Système de chargement à bobine horizontale monté sur le côté

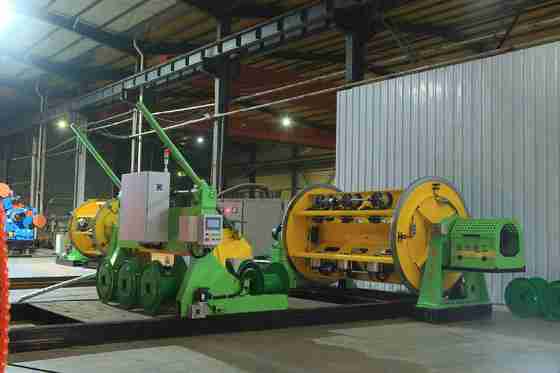

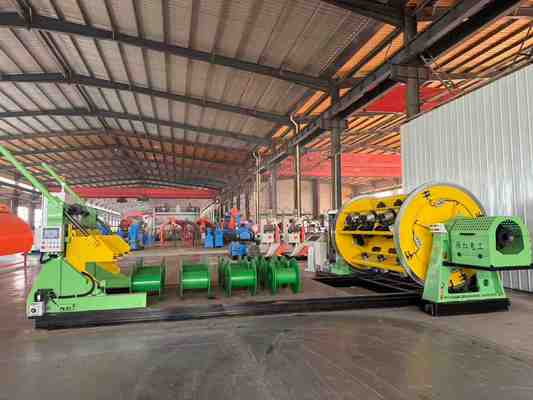

5.Des photos
6- Des photos d'emballage.
7Notre usine et notre société
Hebei Baohong Electrical Machinery Co., Ltd a été fondée le 1er août 2006.
située au centre triangulaire de Pékin, Tianjin et Shijiazhuang, la société bénéficie d'un transport pratique et d'une abondance de fer et d'acier
Elle a commencé par la production de produits de la série de machines de stranding et a connu 18 ans de développement.
Les avantages et la force technique, l'entreprise recherche et développe continuellement de nouvelles technologies et de nouveaux procédés, atteignant des résultats constants.
la croissance et l'évolution progressive vers une entité économique globale dotée d'une technologie de fabrication avancée et d'une forte capacité de production, et
des réseaux de vente couvrant l'ensemble du pays et à l'étranger.
La société couvre une superficie d'usine de 30 000 mètres carrés, avec plus de 100 employés, dont 12 ingénieurs en mécanique et en électricité,
La production et l'exploitation de l'équipement de transformation de l'industrie chinoise ont atteint une valeur totale de plus de 60 millions de yuans.
la recherche, le développement et l'amélioration des processus, la société est devenue le seul fabricant en Chine qui produit JLK cage
les unités de série de machines à stratifier sur une chaîne de montage.
