| Nom de l'équipement: | Arc de saut du fil Pn500 tordant la machine | Application: | Toronnage de saut de fil |
|---|---|---|---|
| Lieu d'origine: | Câblage cuivre, Alwire, fils d'acier | Spécifications du moulinet: | 630mm |
| Fil de Cu: | Φ1,5-φ5.0 mm | Fil d'Al: | Φ1.8-φ5.0 mm |
| fil d'acier: | Φ1.8-φ4.0 mm | Période de garantie: | 1 an |
| Mettre en évidence: | Configuration vers le haut de l'arc tordant la machine,Machine de tornade de l'arc Pn500,Transport outre de machine de toronnage |
||

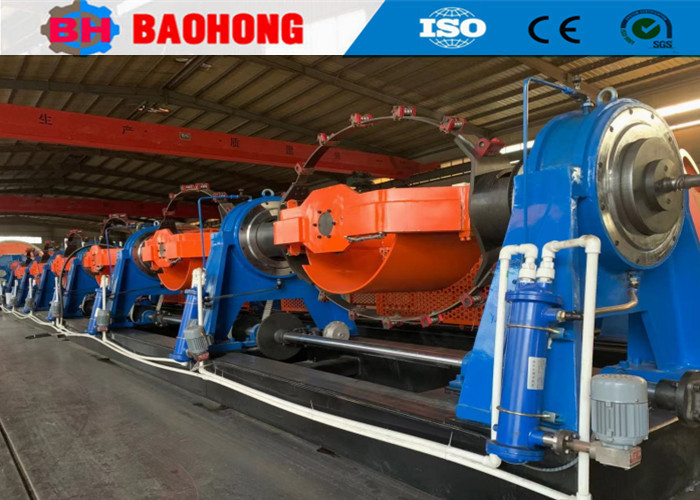

Machine de retors à fils à arcs sautés Pn500 avec dévidoir
La machine de retors à arcs sautés est utilisée pour le retors de fils de cuivre, de fils d'aluminium, de fils d'acier galvanisé doux, et pour la mise en câble de cœurs de câbles isolés. Les fils passent à travers les arcs et les boîtes de support par des roues de guidage, ce qui les protège du frottement.
2. Composants principaux
Dévidoir central, cage de retors de type à arcs, porte-filière d'assemblage, support de toron de remplissage, machine de rubanage non métallique, dispositif de traction, enrouleur avec traverse, système de contrôle électrique et système de protection de sécurité.
3. Composants mécaniques et électriques
3.1 Les roulements sont des marques Ha Erbin, Wa Fangdian et Luoyang.
3.2 Les moteurs sont des produits chinois célèbres.
3.3 Le variateur AC est de marque Danfoss.
3.4 Le variateur DC est de marque SSD Parker série 590.
3.5 L'API est de .
3.6 L'écran tactile est de .
3.7 Les principaux composants électriques basse tension sont de marques chinoises de haute qualité et bien connues.
|
Modèle (Machine de retors à arcs sautés)
|
JGB-630(500) | JGB-700 | JGB-800 | |
|
Diamètre du fil unique |
Cuivre
|
φ1.8-5 mm | φ2-5 mm | φ2.5-5 mm |
|
Aluminium
|
φ2.0-5 mm | φ2.5-5 mm | φ3.0-5 mm | |
|
Fil d'acier galvanisé |
φ1.0-4.0 mm | φ1.2-4.0 mm | φ1.5-4.0 mm | |
|
Diamètre extérieur maximal du conducteur retors |
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de retors | Cage de retors à 6 bobines | 31.1-235.0mm | 31.1-235.0mm | 31.1-235.0mm |
| Vitesse de rotation maximale | Cage de retors à 6 bobines | 1000 tr/min | 800 tr/min | 700 tr/min |
| Treuil | Diamètre de la roue du treuil | 1200 mm | 1400 mm | 1400 mm |
| Force de traction maximale | 10 T | 10 T | 12 T | |
|
Puissance du moteur |
37 KW | 45 KW | 55 KW | |
|
Taille de la bobine |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobine de dévidage central |
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobine d'enroulement |
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Vitesse linéaire de traction maximale |
235 m/min | 200 m/min | 170 m/min | |
|
Hauteur centrale |
1000 mm | 1000 mm | 1000 mm | |
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retors et de machines de mise en câble en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retors et de machines de mise en câble et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retors rigides JLK pour en faire un processus de chaîne d'assemblage en Chine, et nous avons également développé indépendamment les lignes de retors à arcs sautés JGB, les lignes de câblage de type à arcs sautés CGB et les lignes de mise en câble de type berceau à haute vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retors les plus importants en Chine.
