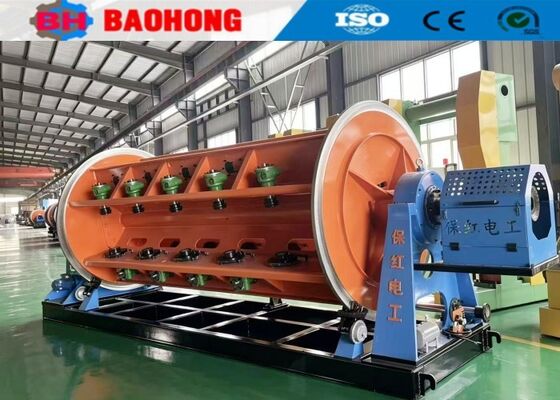

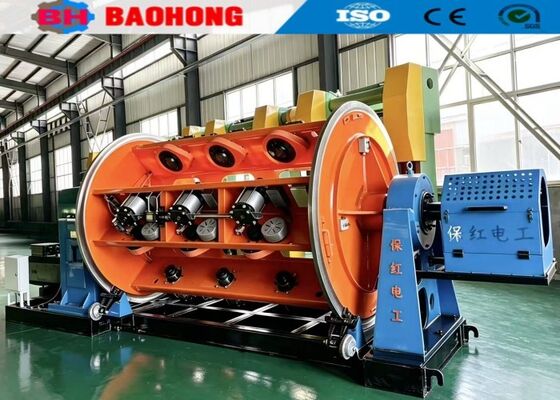

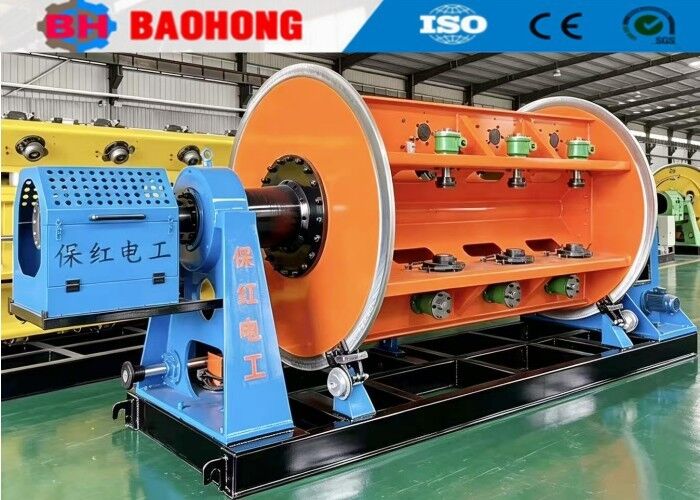

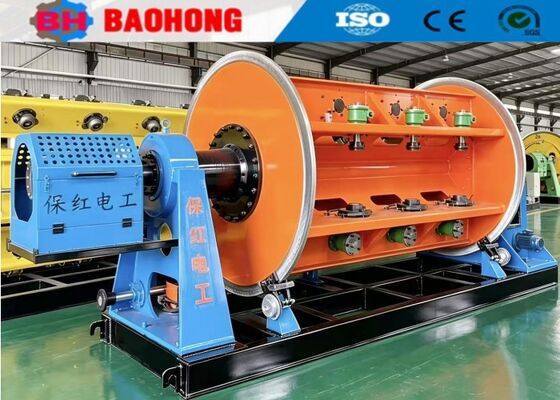

Toronneuse à cadre rigide à grande vitesse JLK pour lignes de transmission aériennes et ACSR

1. Caractéristiques de la machine de retordage rigide

1.1 Conception sans torsion arrière : Conçue pour le blindage de fils de cuivre, de fils d'aluminium ronds, de conducteurs sectoriels pré-torsadés et de fils d'acier.

1.2 Options de chargement flexibles : Les mécanismes de chargement latéral et de chargement automatique frontal peuvent être personnalisés en fonction de l'agencement du site client et des exigences spécifiques.

1.3 Contrôle précis de la tension : Équipée d'une résistance aérodynamique et de freins électromagnétiques pour maintenir une tension constante et fiable tout au long de la production.

1.4 Entraînement moteur indépendant : Structure de transmission à arbre au sol où chaque cage est entraînée par un moteur indépendant avec synchronisation électrique.

1.5 Commande avancée IHM + API : Permet le préréglage facile du pas et de la direction de retordage, la compensation automatique de la tension et la synchronisation transparente de la vitesse avec le cabestan de traction et l'enrouleur.

1.6 Protections de sécurité complètes : Les caractéristiques de sécurité intégrées comprennent la protection contre la rupture de fil (sur-tension) et la protection contre les surtensions.

2.1 Support de dévidage central Ø 500-630                             1 jeu

2.2 Retordeur rigide 6B, 12B, 18B, 24B                     1 jeu chacun

2.3 Compression d'assemblage de fils                                   4 jeux

2.4 Compteur de mètres                                                         1 jeu

2.5 Cabestan double initiative Ø2000                               1 jeu

2.6 Support d'enroulement Ø2500 avec traverse                       1 jeu

2.7 Système de transmission                                               1 jeu

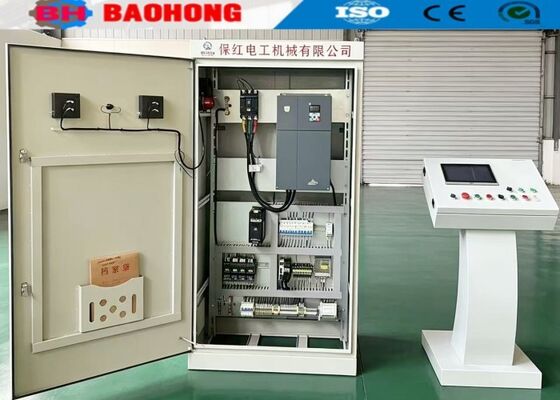

2.8 Système de commande électrique                                             1 jeu

2.9 Dispositif de protection de sécurité (couvercle de sécurité push-pull)     1 jeu

2.10 Couvercle de sécurité de l'arbre au sol                                       1 jeu

2.11 Écarteur de chargement de bobine                                             1 jeu

2.12 Clé pneumatique                                                   1 jeu

3. Caractéristiques
3.1 La machine est équipée d'une interface homme-machine, et tous les paramètres de fonctionnement peuvent être affichés et réglés en temps réel, ce qui est intuitif et pratique.

3.2 La vitesse de rotation réelle, la vitesse linéaire du cabestan et d'autres paramètres de fonctionnement de chaque retordeur peuvent être affichés visuellement.

3.3 La roue de mesure est connectée à l'armoire de commande principale pour régler le mètre d'arrêt.

3.4 Le signal d'alarme de déconnexion est transmis sans fil pour éviter efficacement la confusion ou la défaillance du fil de transmission.

3.5 Adopte un bureau d'opération à écran tactile de type armoire, pratique pour l'utilisation et esthétique.

4. Paramètres techniques

4.1 Diamètre du fil unique retordu

Fil de cuivre                       Φ1.5～Φ5.0mm

Fil d'aluminium                   Φ1.8～Φ5.0mm

4.2 Diamètre extérieur de retordage max.     Φ45mm
4.3 Pas de retordage

6B                                      50-720mm

12B                                    77-866mm

18B                                    99-998mm

24B                                   110-1118mm

4.4 Vitesse de rotation

6B                                     330 tr/min

12B                                   308 tr/min

18B                                   275 tr/min

24B                                   252 tr/min

4.5 Vitesse linéaire max. du cabestan         85.45m/min
4.6 Diamètre de la roue du cabestan            Ø2000mm
4.7 Bobine dans la cage                               PND500
4.8 Taille de la bobine de dévidage central             PN100～PN1600
4.9 Bobine d'enroulement                               PN1600～PN2500
4.10 Puissance du moteur principal                    75kW (moteur AC avec variateur)

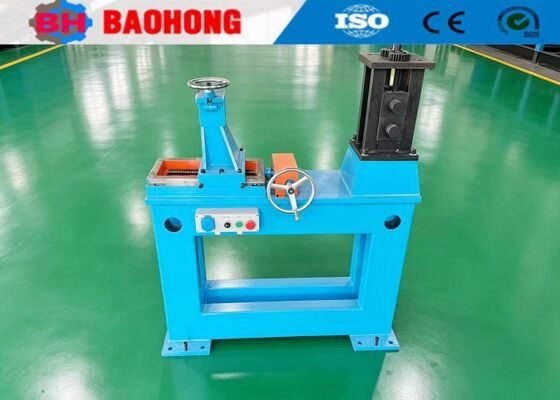

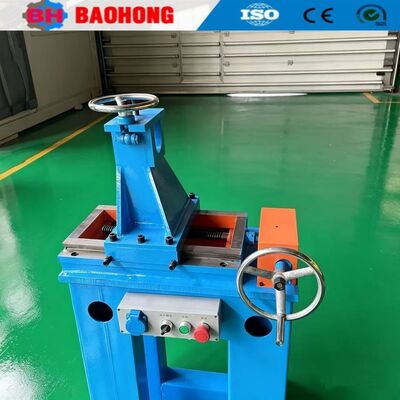

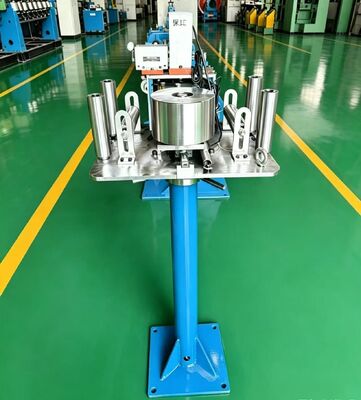

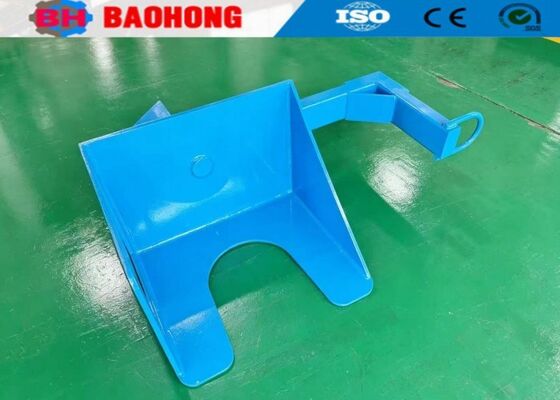

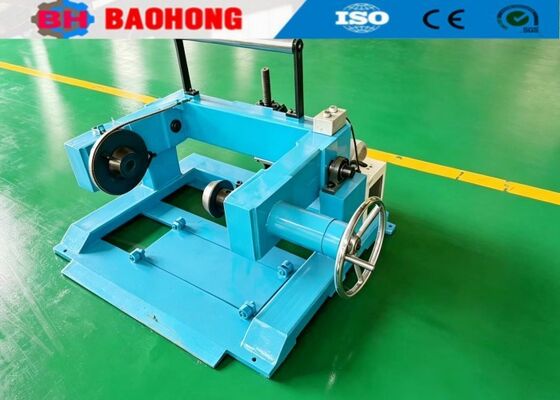

5. Photos

6. Photo de l'emballage

7. Introduction de notre usine et de notre entreprise

Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de câblage en Chine du Nord.

Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de retordage et de machines de câblage et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigide JLK en une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de retordage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de pose à haute vitesse de type berceau CLY.

Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 ingénieurs R&D. Le chiffre d'affaires annuel dépasse actuellement 10 millions de dollars, etest devenu l'un des fabricants de machines de retordage les plus importants en Chine.
