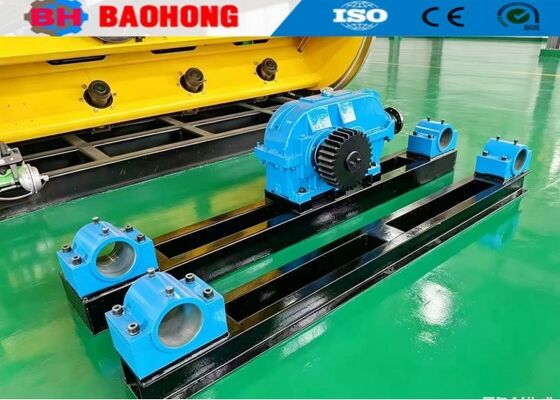

Toronneuse JLK-6+12+18+24/500 rigide

Il est principalement utilisé pour le retors et le pressage de conducteurs sectoriels, le retors, le tréfilage et le pressage de conducteurs ronds, et le retors et la fabrication de torons d'aluminium à âme d'acier de grande section.

2.1 Bobine centrale Ø 500-630                            1 jeu

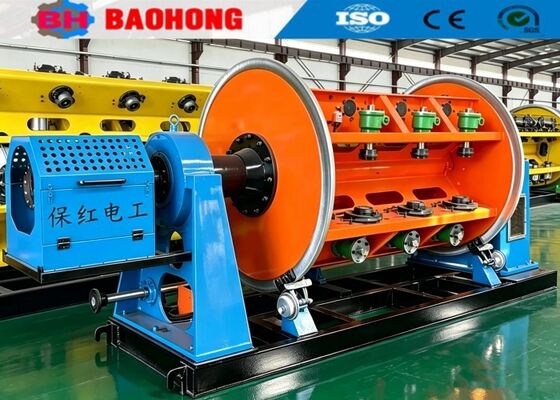

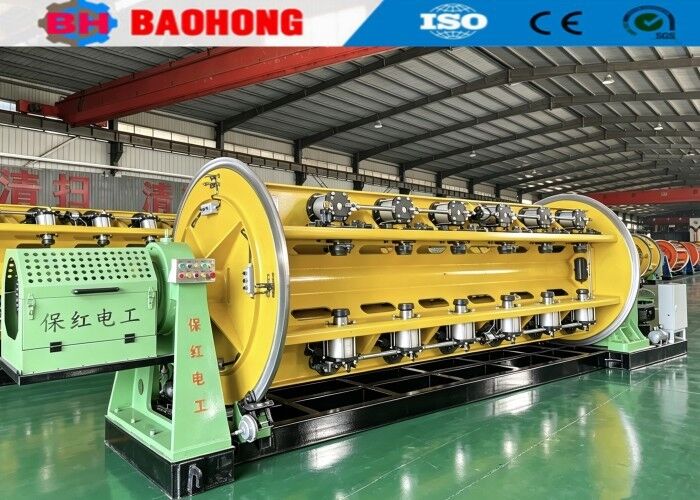

2.2 Retorseuse rigide 6B, 12B, 18B, 24B                    1 jeu chacune

2.3 Presse d'assemblage de fils                                  4 jeux

2.4 Compteur de mètres                                                         1 jeu

2.5 Cabestan double initiative Ø2000                             1 jeu

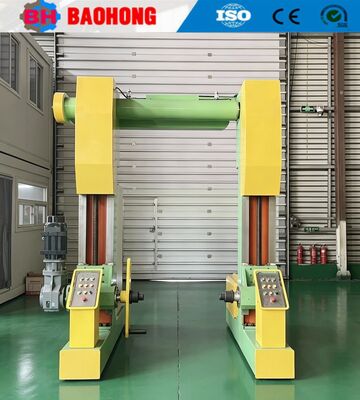

2.6 Bobineuse Ø2500 avec traverse                        1 jeu

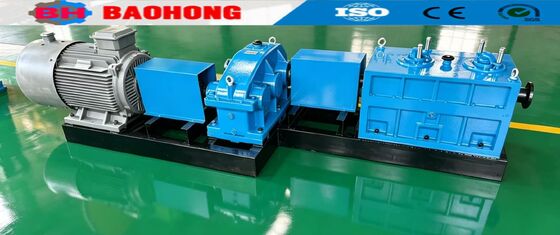

2.7 Système de transmission                                              1 jeu

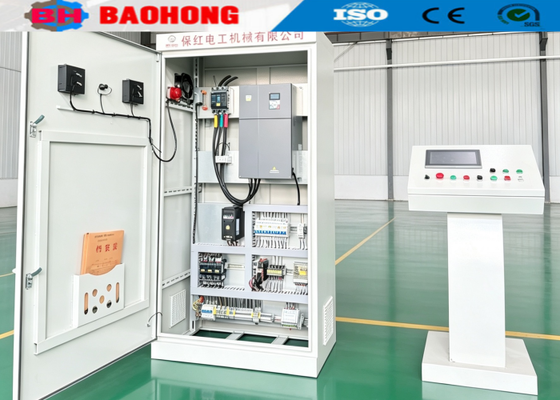

2.8 Système de commande électrique                                            1 jeu

2.9 Dispositif de protection de sécurité (capot de sécurité push-pull)   1 jeu

2.10 Capot de sécurité de l'arbre de terre                                     1 jeu

2.11 Écarteur de chargement de bobine                                           1 jeu

2.12 Clé pneumatique                                                 1 jeu

3. Caractéristiques
3.1 La machine est équipée d'une interface homme-machine, et tous les paramètres de fonctionnement peuvent être affichés et réglés en temps réel, ce qui est intuitif et pratique.

3.2 La vitesse de rotation réelle, la vitesse linéaire du cabestan et d'autres paramètres de fonctionnement de chaque retorseuse peuvent être affichés visuellement.

3.3 La roue de mesure est connectée à l'armoire de commande principale pour régler la mesure d'arrêt.

3.4 Le signal d'alarme de déconnexion est transmis sans fil pour éviter efficacement la confusion ou la défaillance du fil de transmission.

3.5 Adopte un pupitre de commande à écran tactile de type armoire, pratique pour l'utilisation et esthétique.

4. Paramètres techniques

4.1 Diamètre du fil simple retors

Fil de cuivre                      Φ1.5～Φ5.0mm

Fil d'aluminium                  Φ1.8～Φ5.0mm

4.2 Diamètre extérieur max. de retors      Φ45mm
4.3 Pas de retors

6B                                     50-720mm

12B                                   77-866mm

18B                                   99-998mm

24B                                  110-1118mm

4.4 Vitesse de rotation

6B                                    330 tr/min

12B                                  308 tr/min

18B                                  275 tr/min

24B                                  252 tr/min

4.5 Vitesse linéaire max. du cabestan        85.45m/min
4.6 Diamètre de la roue de cabestan           Ø2000mm
4.7 Bobine dans la cage                              PND500
4.8 Taille de la bobine de dévidage central            PN100～PN1600
4.9 Bobine de prise                              PN1600～PN2500
4.10 Puissance du moteur principal                   75kW (moteur AC avec variateur)

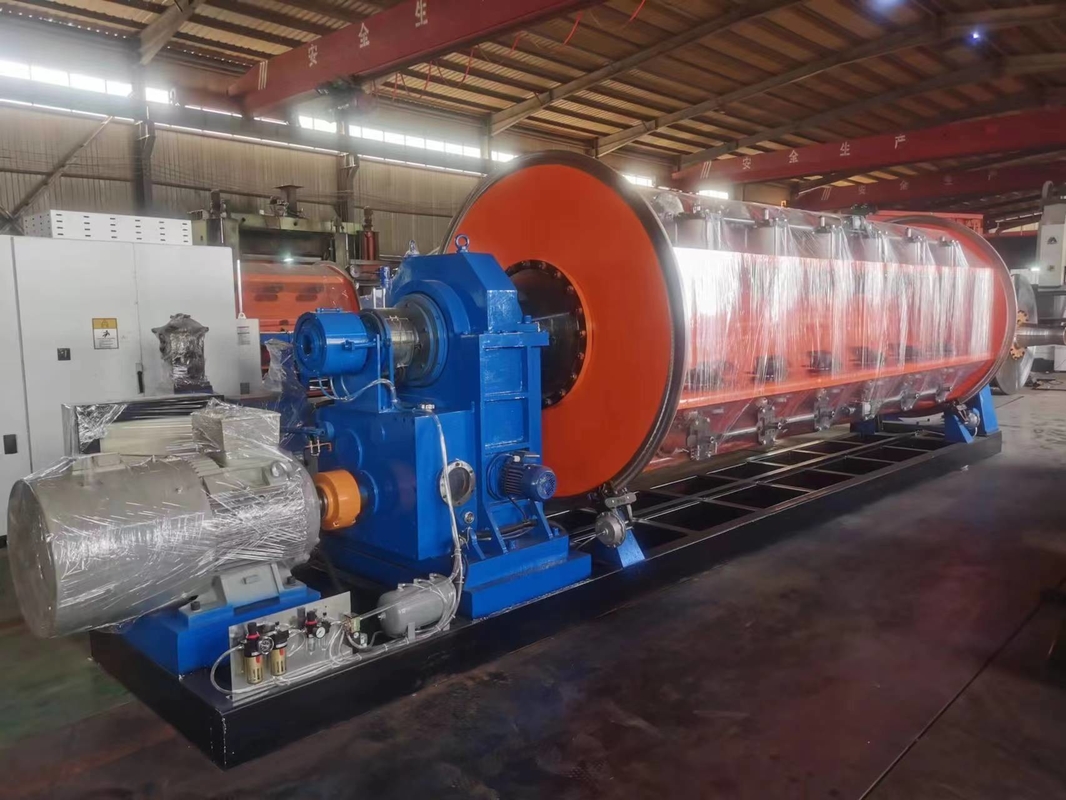

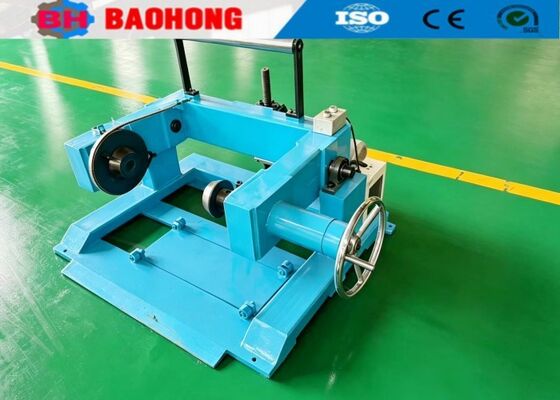

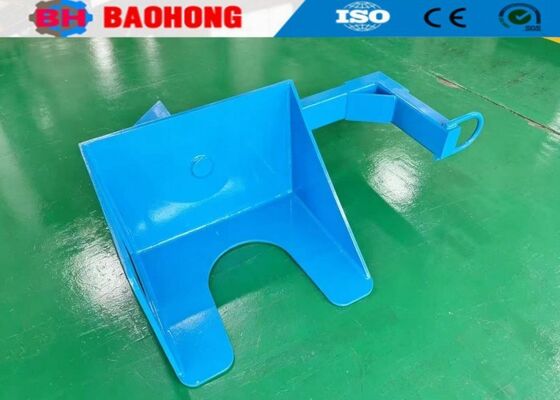

5. Photos

6. Photo de l'emballage

7. Introduction de notre usine et de notre entreprise

Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retors et de machines de câblage en Chine du Nord.

Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de retors et de machines de câblage et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retors rigides JLK en une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de retors à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de câblage à haute vitesse de type berceau CLY.

Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre entreprise compte 60 employés, dont 10 ingénieurs R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et est devenue l'un des fabricants de machines de retors les plus importants en Chine.
