Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type de cadre 500 rigide Strander | Matériel: | Fil de cuivre, alliage, acier |
|---|---|---|---|
| Usage: | Toronnage du fil et du câble | Vitesse de rotation de la cage (JLK-500): | 230,6 T/MN |
| Code HS: | 847940 | Couleur standard: | Demande du client |
| Période de garantie: | Garantie 1 an | ||
| Mettre en évidence: | strander rigide de cadre,toronneuse rigide de cadre |
||
500 économie d'énergie résistante de rendement élevé de cadre de Strander de type cadre rigide
1. Demande
Cette machine est adoptée pour produire un conducteur compact de long fil d'aluminium nu, de fils de cuivre et d'ACSR, elle est également utilisée pour produire un conducteur de toronnage comprimé sectoriel et un conducteur de tréfilage comprimé rond.
2. Caractéristiques
2.1.La machine est entraînée par une boîte de vitesses d'entraînement à 36 étapes variables, avec un double cabestan de transport actif et double, sa force de transport est si forte que le collier de distribution de fil adopte une distribution naturelle du fil pour éviter les dommages par abrasion des âmes de fil lors du toronnage.
2.2.La tension de débit du fil est contrôlée pneumatiquement pour garantir une tension constante dans la canette pleine chargée ou dans la canette vide. Il existe un dispositif d'arrêt d'urgence automatique spécial en cas de rupture de fil.
2.3.L'appareil peut contrôler directement chaque bobine de paiement dans la cage. En cas de rupture de fil, la machine entière s'arrête automatiquement immédiatement. La machine convient à la production de câbles XLPE de grande longueur et de grande surface.
3. Données techniques
| Modèle (machine à toronner rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximum du conducteur toronné | φ35-55 millimètres | φ35-55 millimètres | φ35-55 millimètres | |
| Pas d'échouage | Cage de toronnage à 6 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres |
| Cage de toronnage à 12 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres | |
| Cage de toronnage à 18 canettes | 44-793 millimètres | 63-1056 millimètres | 57-1012 millimètres | |
| Cage de toronnage à 24 canettes | 51-924 millimètres | 71-1246 millimètres | 66-1190 millimètres | |
| Cage de toronnage à 30 canettes | 57-1028 millimètres | 87-1553 millimètres | 79-1403 millimètres | |
| Vitesse de rotation | Cage de toronnage à 6 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 canettes | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 canettes | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 canettes | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 millimètres | 2000 millimètres | 2000 millimètres |
| Force de transport maximale | 30 tonnes | 30 tonnes | 40 tonnes | |
| Dispositif pré-spiral | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
| Puissance du moteur | 90-180 kilowatts | 110-180 kilowatts | 130-180 kilowatts | |
| Taille de la canette | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de gain central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine réceptrice | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de transport | 69 minutes/minute | 69 minutes/minute | 62 minutes/minute | |

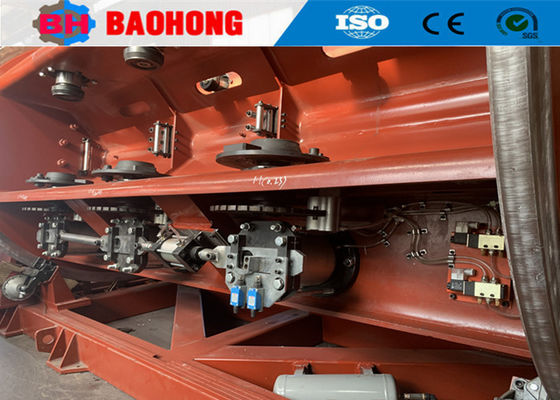

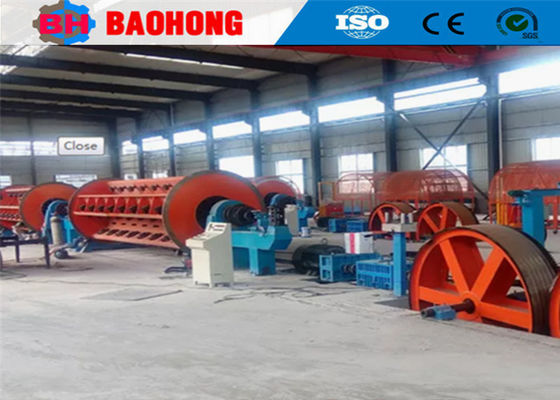

4.Photos
5. Emballage des photos
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et a été le plus grand fabricant professionnel de toronneuses et de machines de pose dans le nord de la Chine.
Depuis 2006, s'appuyant sur le soin et le soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose et a réalisé de grandes améliorations. Maintenant, nous sommes devenus la seule usine capable de développer la production de la série de toronneuses rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de toronnage à benne JGB Bow, les lignes de câblage de type benne CGB Bow et les lignes d'immobilisation de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle est actuellement supérieure à 10 millions de dollars et est devenue l'un des plus importants fabricants de machines de toronnage en Chine.
