Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Axe moulu Strander rigide à grande vitesse | Utilisation: | Le câblage des fils |
|---|---|---|---|
| Matériel: | Le cuivre, l'aluminium, l'acier, etc. | Max. surdose de conducteur en traînée: | φ35 à 55 mm |
| Type de roulement: | NSK | Invertisseur: | Danfoss |
| PLC: | Le groupe Siemens | Couleur de la machine: | Selon la demande du client |
| Mettre en évidence: | Strander rigide à grande vitesse,axe moulu Strander rigide,Strander rigide conduit par câble |
||
Résistance à l'usure
2. Caractéristiques
2.1L' arbre central ne supporte pas les bobines.
2.2- Haute rigidité, vitesse élevée et faible inertie
2.3Aucun dommage d'abrasion lors de l'embarquement.
2.4Le dispositif d'arrêt d'urgence le plus avancé.
2.5. Convient pour les câbles d'alimentation et les câbles de liaison croisée hautement compactés.
2.6Système de commande PLC Siemens, fonctionnant sur écran tactile.
3Principales caractéristiques de la capacité
3.1 Les rouleaux sont disposés en carré autour des cages de mise à l'eau. L'arbre central ne supporte pas les rouleaux.
3.2 Haute rigidité, performances élevées, vitesse élevée et faible inertie.
3.3 Alimenté par une boîte de vitesses variable à 36 étages, double traction et double dispositif actif.
3.4 Le dispositif d'arrêt d'urgence le plus avancé, contrôlant directement chaque bobine.
3.5 Assurer un complément après toute rupture de fil, particulièrement adapté aux câbles d'alimentation et aux câbles de liaison croisée à haute compactabilité.
3.6 Système de commande PLC Siemens, fonctionnant sur écran tactile.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |

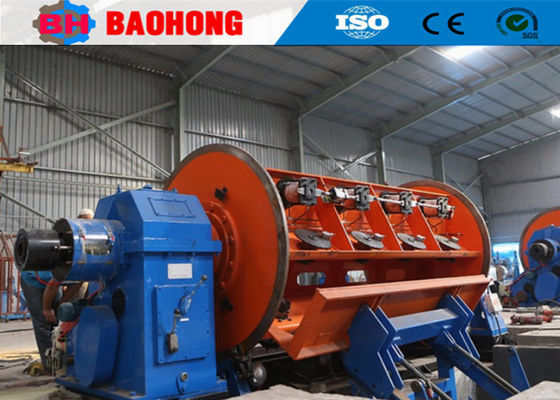

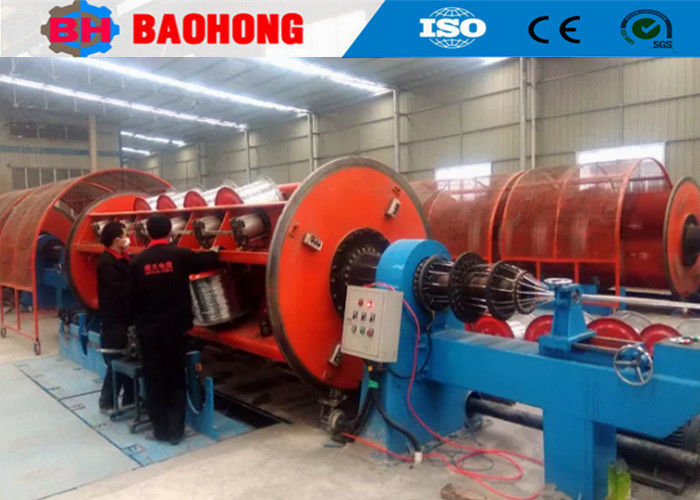

5- Une photo.
6Photo de l' emballage
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, etest devenue l'un des plus importants fabricants de machines de jonction en Chine.
