Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type rigide machine de PLC de toronnage | Application: | Toronnage de fil |
|---|---|---|---|
| Matériau du fil: | Le cuivre, l'aluminium, l'acier, etc. | Max. conducteur toronné OD: | φ35-55 millimètres |
| Marque de roulement: | NSK | Couleur de l'équipement: | Facultatif |
| Mettre en évidence: | Toronneuse rigide en aluminium de cadre,Toronneuse rigide de cadre de 55 millimètres,Toronneuse rigide pour le câblage cuivre |
||

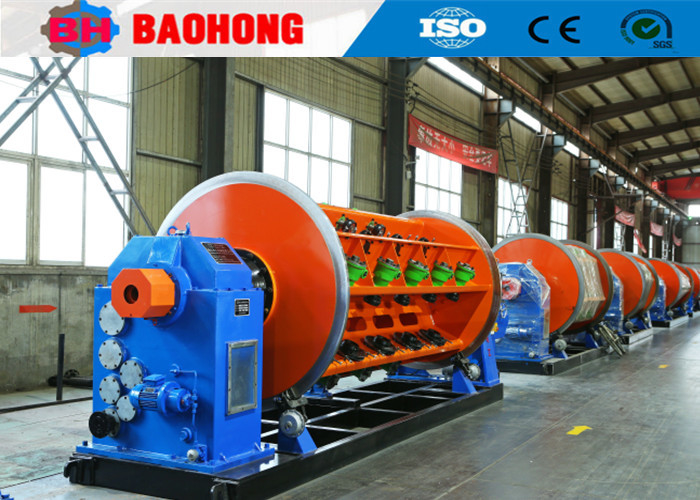

Bonne qualité Machine de toronnage à cadre rigide pour fil d'aluminium et de cuivre
1. Demande
Cette machine est principalement utilisée pour le toronnage de conducteurs en forme d'aluminium, de cuivre et d'ACSR ou ronds, le compactage, l'étirage et le traitement de préformage monocœur.
2. Composant
Récupération centrale, cage de toronnage, support d'assemblage, support compact, dispositif de traction, dispositif de réception et de traversée, système de commande électrique et système de transmission.
3. Paramètres techniques
| Modèle (machine à toronner rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximum du conducteur toronné | φ35-55 millimètres | φ35-55 millimètres | φ35-55 millimètres | |
| Pas d'échouage | Cage de toronnage à 6 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres |
| Cage de toronnage à 12 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres | |
| Cage de toronnage à 18 canettes | 44-793 millimètres | 63-1056 millimètres | 57-1012 millimètres | |
| Cage de toronnage à 24 canettes | 51-924 millimètres | 71-1246 millimètres | 66-1190 millimètres | |
| Cage de toronnage à 30 canettes | 57-1028 millimètres | 87-1553 millimètres | 79-1403 millimètres | |
| Vitesse de rotation | Cage de toronnage à 6 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 canettes | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 canettes | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 canettes | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 millimètres | 2000 millimètres | 2000 millimètres |
| Force de transport maximale | 30 tonnes | 30 tonnes | 40 tonnes | |
| Dispositif pré-spiral | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
| Puissance du moteur | 90-180 kilowatts | 110-180 kilowatts | 130-180 kilowatts | |
| Taille de la canette | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de gain central | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine réceptrice | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de transport | 69 minutes/minute | 69 minutes/minute | 62 minutes/minute | |
| Hauteur centrale | 1000 millimètres | 1100 millimètres | 1100 millimètres | |
4. Données techniques jointes de l'équipement
4.1.Dessin de configuration 1set
4.2.Dessin de fondation 1set
4.3.Dessin de pipeline pneumatique 1set
4.4.Dessin schématique du mécanisme de transmission 1set
4.5.Dessin du système de transmission 1set
4.6.Dessin de lubrification 1set
4.7.Dessin de tuyauterie électrique 1set
4.8.Liste de câblage électrique 1set
4.9.Dessin de pipeline électrique 1set
4.10.Manuel d'exploitation et d'entretien 1set
4.11.Manuel d'utilisation du convertisseur de fréquence 1set
5.Photos
6. Photo d'emballage
7. Présentation de notre usine et de notre entreprise
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et a été le plus grand fabricant professionnel de toronneuses et de machines de pose dans le nord de la Chine.
Depuis 2006, s'appuyant sur le soin et le soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose et a réalisé de grandes améliorations. Maintenant, nous sommes devenus la seule usine capable de développer la production de la série de toronneuses rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de toronnage à benne JGB Bow, les lignes de câblage de type benne CGB Bow et les lignes d'immobilisation de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés et un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnels de R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars.est devenu l'un des plus importants fabricants de machines à toronner en Chine.
