| Nom de l'équipement: | Type de cadre rigide toronneuse | Usage: | Toronnage de fil |
|---|---|---|---|
| Dimensions de la bobine: | 500 / 630/710 | Matériels: | en acier, de cuivre |
| Code HS: | 847940 | Couleur de l'équipement: | Exigence du client |
| Période de garantie: | Garantie 1 an | ||
| Mettre en évidence: | Toronneuse rigide de câble de cadre,Toronneuse en aluminium de câble,Toronneuse motorisée de câble |
||
Type rigide toronneuse de fil et de câble de cadre motorisée pour l'aluminium
1. Demande
La toronneuse rigide est utilisée pour le toronnage de fils et de conducteurs en cuivre, en aluminium et en alliage d'aluminium de grande longueur et de grande section transversale. Toronnage comprimé, compacté en forme de rond ou de secteur (droit ou pré-spiralé) selon les exigences du client. Nous personnalisons également cette toronneuse à cage conformément aux exigences des clients.
2. Principaux composants
2.1 Paiement 1 set
2.2 12.18B Toron rigide 1 jeu
2.3 Porte-matrice de compactage et d'assemblage 1 jeu
2.4 Machine à ruban concentrique 1 jeu
Compteur de 2,5 mètres 1 jeu
2.6 Cabestan 1 jeu
2.7 Support de déplacement 1 jeu
2.8 Récupération de type colonne 1 jeu
2.9 Moteur + réducteur de vitesse 1 jeu
2.10 Arbre de transmission 1 jeu
2.11 Armoire de commande électrique (armoire principale et armoire de commande) 1 jeu chacune
3. Caractéristiques
3.1 Le toronnage du cadre rigide est conçu avec une cage à bobines 1+6+12+18+24+30+36.
3.2 Toronneuse à cage rigide de type châssis robuste, cages supportées sur roulement à rouleaux auto-alignants aux deux extrémités. Engrenage totalement fermé, système de lubrification centralisé des roulements, entraînement par cages.
3.3 Chargement du groupe de canettes à l'aide du type à plancher hydraulique. Les chargeurs à chariot latéral sont également facultatifs.
3.4 Cabestan à double roue de conception inclinée adapté aux charges de compactage lourdes.
3.5 Frein pneumatique à disque pour cage.
3.6 PLC équipé, en option.
4.Données techniques
|
Modèle (machine à toronner rigide)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Diamètre extérieur maximum du conducteur toronné
|
φ35-55 millimètres | φ35-55 millimètres | φ35-55 millimètres | |
| Pas d'échouage | Cage de toronnage à 6 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres |
| Cage de toronnage à 12 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres | |
| Cage de toronnage à 18 canettes | 44-793 millimètres | 63-1056 millimètres | 57-1012 millimètres | |
| Cage de toronnage à 24 canettes | 51-924 millimètres | 71-1246 millimètres | 66-1190 millimètres | |
| Cage de toronnage à 30 canettes | 57-1028 millimètres | 87-1553 millimètres | 79-1403 millimètres | |
| Vitesse de rotation | Cage de toronnage à 6 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 canettes | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 canettes | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 canettes | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 millimètres | 2000 millimètres | 2000 millimètres |
| Force de transport maximale | 30 tonnes | 30 tonnes | 40 tonnes | |
| Dispositif pré-spiral | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
|
Puissance du moteur
|
90-180 kilowatts | 110-180 kilowatts | 130-180 kilowatts | |
|
Taille de la canette
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobine de gain central
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobine réceptrice
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Vitesse linéaire maximale de transport
|
69 minutes/minute | 69 minutes/minute | 62 minutes/minute | |
|
Hauteur centrale
|
1000 millimètres | 1100 millimètres | 1100 millimètres | |

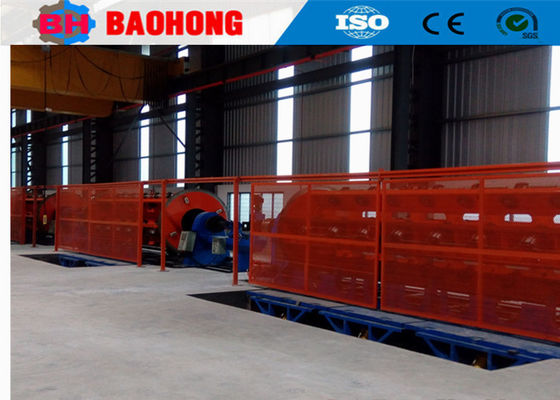

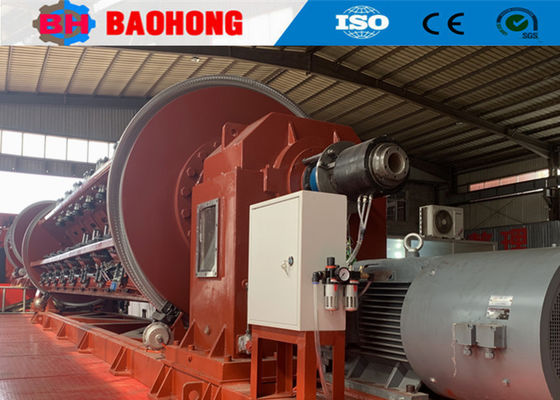

5.Photos
6. Emballage des photos
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et a été le plus grand fabricant professionnel de toronneuses et de machines de pose dans le nord de la Chine.
Depuis 2006, s'appuyant sur le soin et le soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose et a réalisé de grandes améliorations. Maintenant, nous sommes devenus la seule usine capable de développer la production de la série de toronneuses rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de toronnage à benne JGB Bow, les lignes de câblage de type benne CGB Bow et les lignes d'immobilisation de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés et un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle est actuellement supérieure à 10 millions de dollars et est devenue l'un des plus importants fabricants de machines de toronnage en Chine.
