| Description du produit: | Toronneuse rigide de fil et de câble | Application: | Toronnage de fil |
|---|---|---|---|
| Taille du rouleau: | 500 / 630/710 | Toronnage des matériaux: | Acier, Cu, Al |
| Méthode de chargement des bobines: | Type inférieur latéral | Couleur de l'équipement: | Demande du client |
| Peinture de machine: | Demande du client | Période de garantie: | 1 an |
| Mettre en évidence: | Machine de retordage rigide à faible bruit,Machine de retordage de fils livraison rapide,Machine de retordage de câbles 500-710mm |
||
Machine de retordage de fils et câbles rigides 500 630 710mm Faible bruit Livraison rapide
1. Application
Cette machine est largement utilisée dans une variété de câbles de commande multiconducteurs pour former un câble et un blindage. La section transversale du noyau de fil est de 1,5 à 6 mm². La machine présente une praticité et des performances avancées, une belle apparence, une facilité d'utilisation, de maintenance et de réparation, et constitue le choix idéal pour les petites et moyennes usines de câbles.
2. Caractéristiques
2.1. Aucun dommage par abrasion lors du retordage.
2.2. Dispositif d'arrêt d'urgence le plus avancé.
2.3. Convient aux câbles d'alimentation et aux câbles réticulés hautement compactés.
2.4. Système de contrôle PLC, fonctionnement sur écran tactile.
2.5. Haute efficacité et vitesse. Vitesse maximale de la cage 253 tr/min. Vitesse de ligne maximale 62,3 m/min.
2.6. Broches de bobine motorisées/manuelles avec verrouillage de sécurité. Détection de rupture de fil installée pour chaque bobine.
2.7. Chargement du groupe de bobines par système hydraulique au sol. Des chargeurs latéraux sur chariot sont également en option.
3. Données techniques
| Modèle (Machine de retordage rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximal du conducteur retordu | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de retordage | Cage de retordage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de retordage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de retordage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de retordage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de retordage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de retordage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de retordage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de retordage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de retordage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de retordage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spirale | Pas | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de dévidage centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine de rembobinage | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire de traction maximale | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

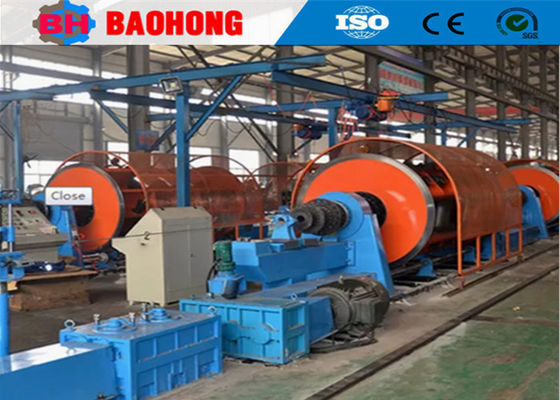

4. Photo
5. Photo d'emballage

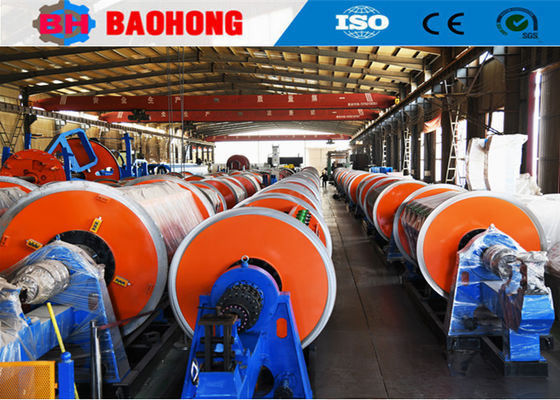

6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de retordage et de machines de pose de câbles en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines de retordage et de machines de pose de câbles et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de retordage rigides JLK pour en faire un processus de chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de retordage à skip d'arc JGB, les lignes de câblage de type skip d'arc CGB et les lignes de pose à haute vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de retordage les plus importants en Chine.
