| Nom de l'équipement: | Machine rigide de fabrication de câbles de fil de Strander | Taper: | Rigide |
|---|---|---|---|
| Tailles de rouleaux: | JLK-500/JLK-630/JLK-710/720 | Lieu d'origine: | Fil de cuivre, de fil d'aluminium et de fil d'acier |
| Vitesse linéaire maximale (500): | 69 m/min | Conducteur échoué par maximum OD (500): | φ35-55 millimètres |
| Hauteur centrale: | 1000 mm | Couleur de l'équipement: | comme demande |
| Mettre en évidence: | toronneuse rigide de cadre,toronneuse de câble |
||
Machine de fabrication de câbles de toronnage rigide 12+18+24 pour bobine de 630 mm
1. Application
Cette machine est principalement utilisée pour le toronnage, le compactage, le tréfilage et le préformage de conducteurs monoconducteurs de forme ou ronds en aluminium, cuivre et ACSR.
2. Composants principaux
2.1 Dérouleur
2.2 cages de toronnage
2.3 Porte-filière de compactage et d'assemblage
2.4 Dispositif de pré-torsion et de compactage
2.5 Compteur de mètres
2.6 Cabestan
2.7 Chariot de déplacement
2.8 Enrouleur de type colonne
2.9 Armoire principale et armoire de commande
3. Paramètres techniques
| Modèle (Machine de toronnage rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| Diamètre extérieur maximal du conducteur toronné | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de toronnage | Cage de toronnage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de toronnage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de toronnage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de toronnage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de toronnage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de toronnage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spirale | Pas | 500-2500 mm | 500-2500 mm | 500-2500 mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulage centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire de traction maximale | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

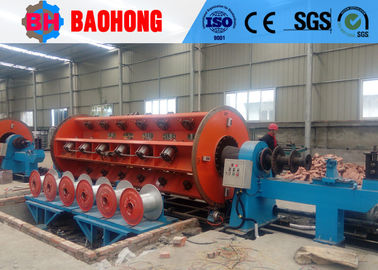

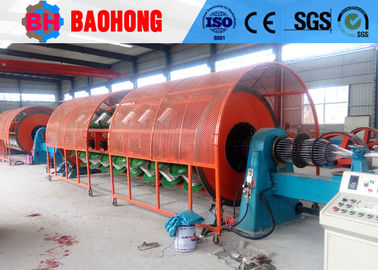

4. Photos
5. Photo d'emballage

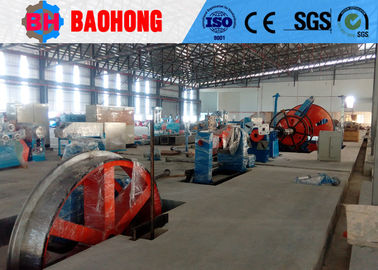

6. Présentation de notre usine et de notre entreprise
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de toronnage et de machines de pose de câbles en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose de câbles et a réalisé d'énormes progrès. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de toronnage rigide JLK en une ligne de production en Chine, et nous avons également développé indépendamment les lignes de toronnage à skip JGB, les lignes de câblage de type skip CGB et les lignes de pose de type berceau haute vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 ingénieurs R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de toronnage les plus importants en Chine.
