Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Toronneuse rigide entièrement automatique | Les bobines: | 500 / 630 / 710 |
|---|---|---|---|
| Demander une: | Toronnage de cable électrique et de conducteur, | Méthode de chargement: | Côté à chargement par le bas |
| La mise à l'eau: | sans étape, réglable | Marque: | BH |
| Marque du moteur: | Le groupe Siemens | Couleur de la machine: | Selon la demande du client |
| Mettre en évidence: | toronneuse rigide de cadre,toronneuse de câble |
||
Machine de décapage rigide entièrement automatique, machine de fabrication de fil électrique
1. Application
La machine est principalement utilisée pour le stranding et le compactage du secteur du cuivre ou de l'aluminium ou du conducteur rond, ainsi que du conducteur du secteur pré-spiral, etc.Système de commande électronique séparé, le système hydraulique contrôle le levage et l'atterrissage du support.
2. Composant principal
2.1 Remboursement (type d'arbre + type fixe)
2.2 Cage rigide pour les attaches
2.3 Porteur de matrice de compactage et de montage
2.4 Machine à ruban adhésif concentrique
2.6 Capstan (avec boîte de vitesses à 36 pas)
2.7 Le support de traversée
2.8 Prise de type de colonne
2.9 Moteur + fois réducteur de vitesse
2.10 Arbre de transmission
2.11 Armoire de commande électrique (armoire principale et armoire de commande)
3. Caractéristiques
3.1 Nous personnalisons cette machine de mise en boucle de type cage selon les exigences des clients.
3.2Le chargement et le déchargement sont automatiques, ce qui est une opération très simple.
3.3 Chargement par bobines en groupe à l'aide d'un plancher hydraulique.
3.4 Le système de positionnement lent assure l'angle précis du chargement et du déchargement.
3.5 type disque frein pneumatique pour Cage.
3.6 équipé de PLC, facultatif.
4. Données techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |

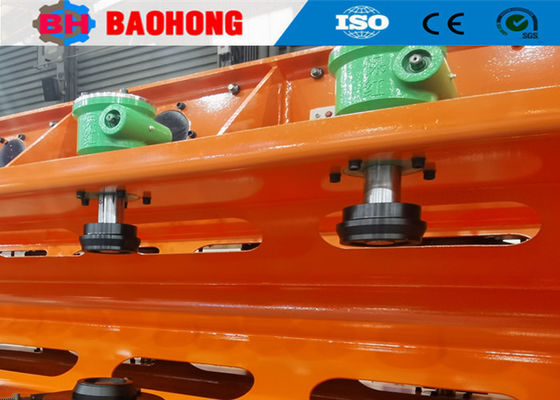

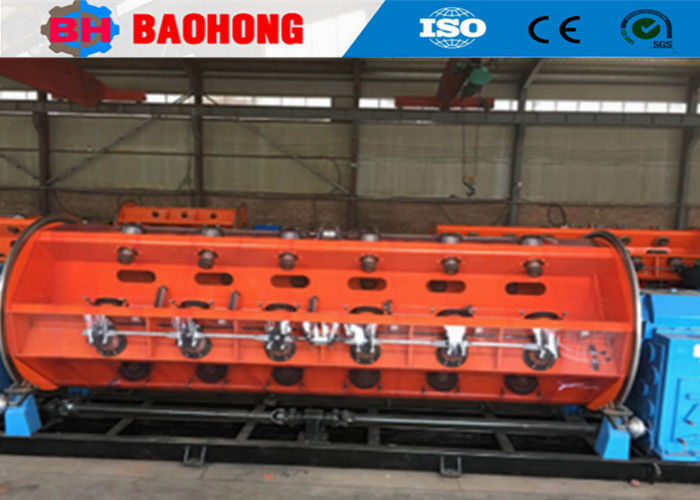

5Des photos.
6- Des photos d'emballage.
7Notre usine et présentations.
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
