Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Toronneuse rigide | Utilisation: | Le débarquement |
|---|---|---|---|
| Toronnage des matériaux: | Steel/Cu/Al | Condition: | Nouveau |
| Avantages: | Fabricant direct | Voltage: | 380V, 50Hz, 3 phases/personnalisé |
| OEM OU PAS: | Produit d'origine | Couleur de la machine: | Optionnel |
| Mettre en évidence: | strander rigide de cadre,toronneuse de câble |
||

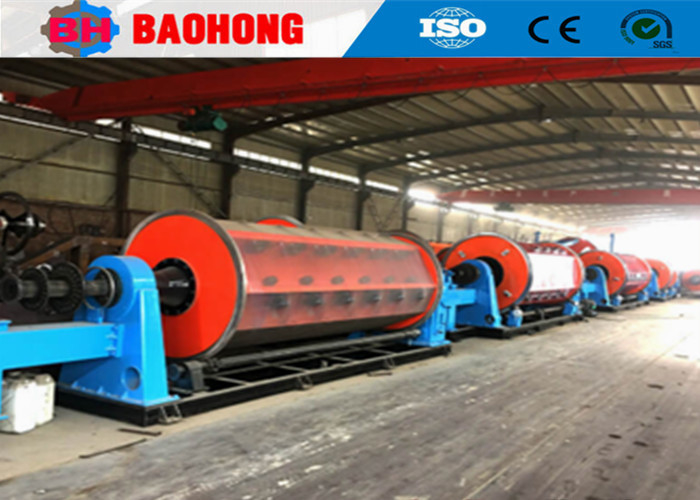

630/12+18+24 Machine de fixation rigide, machine de fabrication de câbles de fil
1. Utilisation de la machine de fixation rigide
La machine à stratification rigide est utilisée pour tordre et compacter les conducteurs ronds ou de secteur, ainsi que pour pré-spiraler les conducteurs fractionnés.conducteur en cuivre de 15 mm2 à 1500 mm2 aluminium et conducteur en cuivreIl était également utilisé pour produire des couches de blindage en fil d'acier.
La grande machine à plier est utilisée pour plier la plaque d'acier à la structure du cadre.Aussi toutes les structures sont soudés au centre épaisse paroi tubeToute la structure est solide et belle.
Ensuite, toute la structure sera usinée sur le grand tour horizontal, assez grand pour usiner chaque pièce en une seule étape, sans changer d'extrémité à autre.Ce processus maintiendra la concentricité de l'ensemble de la structure, prolonge la durée de vie des roulements des deux extrémités.
Ce tour vertical à double colonne est utilisé pour tourner le grand disque de la machine de pose de type berceau et le capstan de la machine de jonction.Cette machine peut tourner et polir les rainures pour protéger le câble et garder la même force de décapage.
2. Paramètres techniques
|
Modèle (machine à stratifier rigide)
|
JLK-500 | Le JLK-630 | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'accord. | |
| Diamètre de fil unique | D'autres métaux | φ 1,5 à 5 mm | φ 1,5 à 5 mm | φ 1,5 à 5 mm |
| D'aluminium | φ 1,5 à 5 mm | φ 1,5 à 5 mm | φ 1,5 à 5 mm | |
|
Conducteur en échec maximal OD
|
φ 35 à 55 mm | φ 35 à 55 mm | φ 35 à 55 mm | |
| Le Stranding Pitch | 6 Bobine à cage étroite | 40 à 719 mm | Pour l'aéronef | Pour l'utilisation dans les machines à laver |
| 12 Bobine à cage | 40 à 719 mm | Pour l'aéronef | Pour l'utilisation dans les machines à laver | |
| 18 Bobine à cage | 44 à 793 mm | Pour l'aéronef | Pour les pièces détachées | |
| 24 Bobbin Stranding Cage | Pour l'aéronef | Partie de l'appareil | 66 à 1190 mm | |
| 30 Bobbin Stranding Cage | Pour une utilisation normale | Pour l'aéronef | Pour l'équipement des pièces détachées | |
| Vitesse de rotation | 6 Bobine à cage étroite | 230.6 r/min | 180.1 R/min | 150.6 r/min |
| 12 Bobine à cage | 230.6 r/min | 180.1 R/min | 150.6 r/min | |
| 18 Bobine à cage | 208.5 r/min | 155 tours/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 tours/min | 130.1 R/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan Diamètre de la roue | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de décrochage | 30 T | 30 T | 40 T | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
|
Puissance du moteur
|
90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
|
Taille de bobine
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centre de paiement Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Prenez le Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Vitesse linéaire maximale de décollage
|
69 m/min | 69 m/min | 62 m/min | |
|
Hauteur centrale
|
1 000 mm | Étendue de l'eau | Étendue de l'eau | |
3. Des photos
4Je fais des photos.
5Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
