Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Type de cadre rigide toronnage de câble | Utilisation pour: | Le câblage des fils |
|---|---|---|---|
| Forme: | Forme automatique de machine | Matériel: | Cuivre, aluminium, acier, etc. |
| La mise à l'eau: | 500 à 2500 mm | Diamètre de câblage cuivre simple: | φ1.5-5 millimètre |
| Force maximum de transport-: | 40 tonnes | Peinture d'équipement: | Demande du client |
| Mettre en évidence: | Cadre rigide Bobbin Making Machine,Cable électrique Bobbin Making Machine,Toronnage Bobbin Making Machine |
||

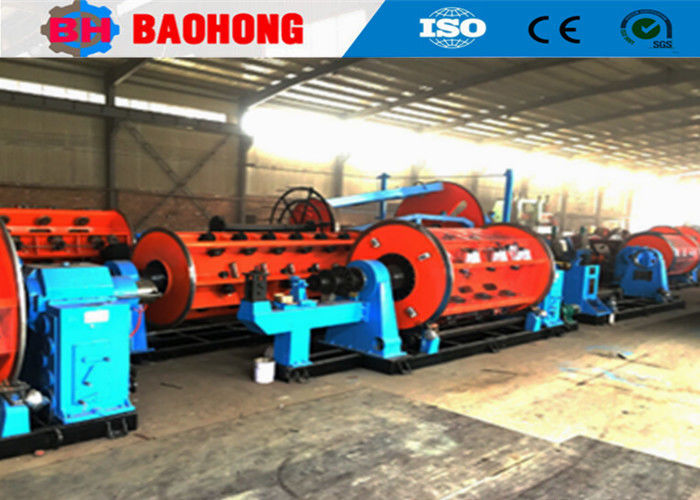

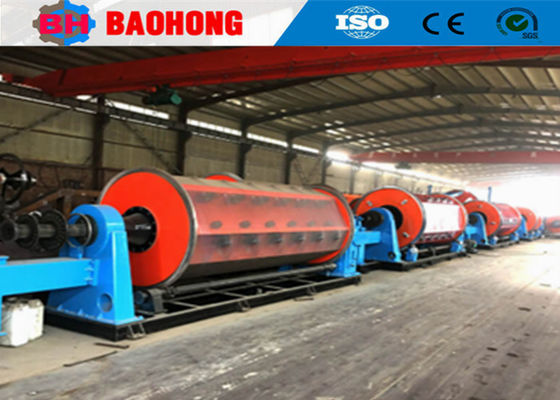

Machine de fabrication de bobines à cadre rigide pour le câblage de câbles électriques
2.1 Dispositif de pré-torsion et de compactage 3 ensembles
2.2 12 &18,24 cages de mise en filets, une série par cage
2.3 Porteur de matériau de compactage et d'assemblage 1 jeu
2.4 Tapeuse concentrique 1 jeu
2.5 compteur de compteurs 1 jeu
2.6 Capstan à double prise de force 1 jeu
2.7 Prise en charge par type de colonne avec support de traversée 1 jeu
2.8 Arbre de transmission 1 série
2.9 Armoire de commande électrique (armoire principale et armoire de commande) 1 jeu par armure
2.10 Système de protection de sécurité 1 jeu
3. Caractéristiques
3.1 La surface de la bobine de tension adopte une facette qui assure la stabilisation et l'équilibrage de la tension.
3.2 Chaque cage est équipée d'un bouton de marche et d'un bouton d'arrêt d'urgence.
3.3 Chargement par bobines en groupe à l'aide d'un plancher hydraulique.
3.4 Capstan à roues doubles de conception inclinée, adapté à des charges de compactage lourdes.
3.5 Chaque cage est équipée d'un dispositif hydraulique de chargement latéral.
3.6 équipé de PLC, facultatif.
4. Paramètres techniques
|
Modèle (machine à stratifier rigide)
|
JLK-500 | Le JLK-630 | Les États membres doivent veiller à ce que les mesures prises soient conformes à l'accord. | |
|
Diamètre de fil unique |
D'autres métaux | φ 1,5 à 5 mm | φ 1,5 à 5 mm | φ 1,5 à 5 mm |
| D'aluminium | φ 1,5 à 5 mm | φ 1,5 à 5 mm | φ 1,5 à 5 mm | |
|
Conducteur en échec maximal OD
|
φ 35 à 55 mm | φ 35 à 55 mm | φ 35 à 55 mm | |
| Le Stranding Pitch | 6 Bobine à cage étroite | 40 à 719 mm | Pour l'aéronef | Pour l'utilisation dans les machines à laver |
| 12 Bobine à cage | 40 à 719 mm | Pour l'aéronef | Pour l'utilisation dans les machines à laver | |
| 18 Bobine à cage | 44 à 793 mm | Pour l'aéronef | Pour les pièces détachées | |
| 24 Bobbin Stranding Cage | Pour l'aéronef | Partie de l'appareil | 66 à 1190 mm | |
| 30 Bobbin Stranding Cage | Pour une utilisation normale | Pour l'aéronef | Pour l'équipement des pièces détachées | |
| Vitesse de rotation | 6 Bobine à cage étroite | 230.6 r/min | 180.1 R/min | 150.6 r/min |
| 12 Bobine à cage | 230.6 r/min | 180.1 R/min | 150.6 r/min | |
| 18 Bobine à cage | 208.5 r/min | 155 tours/min | 142.6 r/min | |
| 24 Bobbin Stranding Cage | 179 tours/min | 130.1 R/min | 122.3 r/min | |
| 30 Bobbin Stranding Cage | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| Capstan | Capstan Diamètre de la roue | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de décrochage | 30 T | 30 T | 40 T | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
|
Puissance du moteur
|
90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
|
Taille de bobine
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Centre de paiement Bobbin
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Prenez le Bobbin
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Vitesse linéaire maximale de décollage
|
69 m/min | 69 m/min | 62 m/min | |
|
Hauteur centrale
|
1 000 mm | Étendue de l'eau | Étendue de l'eau | |
5. Des photos
6Je fais des photos.
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et est devenu l'un des plus importants fabricants de machines de jonction en Chine.
