| Product name: | Multi Core Back Twist Planetary stranding | Shape: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315 400 500 630 800 1000 | Materials: | Steel/Cu/Al |
| Equipment color: | Optional | Max. stranded conductor OD: | φ14 -45mm |
| HS CODE: | 847940 | Warranty time: | 12 Months |
| Mettre en évidence: | machine de fabrication de câbles de fil,machine électrique de fabrication de câbles |
||
Cable de signalisation de mise en place de la machine multi-noyau retour de torsion planétaire et type solaire
1. Utilisation
La machine est utilisée pour attacher des fils Cu, Al, ACSR et des fils isolés avec rétro-torsion.
2Le personnage principal
2.1- Méthode de retour: mécanisme d'engrenage solaire et planétaire
2.2La cage de torsion à doigts sans essieu est équipée d'un mécanisme de régulation de la tension de friction.
2.3. Les arbres de transmission relient toutes les pièces de la machine pour maintenir un élan stable, qui peut également être choisi synchronisation de fréquence pour contrôler la machine.
2.4La machine est largement utilisée et manipulée avec facilité et peu de bruit.
3. Processus de production
La grande machine à plier est utilisée pour plier la plaque d'acier à la structure du cadre.Aussi toutes les structures sont soudés au centre épaisse paroi tubeToute la structure est solide et belle.
Après le processus de soudage, toute la structure est recuit dans le four de recuit, ce qui élimine les contraintes internes.
Ensuite, toute la structure sera usinée sur le grand tour horizontal, assez grand pour usiner chaque pièce en une seule étape, sans changer d'extrémité à l'autre.Ce processus maintiendra la concentricité de l'ensemble de la structure, prolonge la durée de vie des roulements des deux extrémités.
La machine de forage et de forage peut tourner les trous installés pour les dispositifs de serrage.qui maintient les deux trous dans la même concentricitéLa concentricité réduira le taux de rupture du fil et prolongera le roulement du dispositif de serrage.
Ce tour vertical à double colonne est utilisé pour tourner le grand disque de la machine de pose de type berceau et le capstan de la machine de jonction.Cette machine peut tourner et polir les rainures pour protéger le câble et garder la même force de débranchement.
Grande fraiseuse de type planteur, utilisée pour fraiser le châssis principal de la cage principale et le châssis de prise et de décharge.La grande fraiseuse de type planche peut assurer que chaque surface plane est usinée en une seule fois pour maintenir la distribution de hauteur homogène de la surface usinée par la fraiseuseTout cela permettra à l'ensemble de la machine de fonctionner en douceur.
La machine d'équilibrage dynamique est l'équipement de production clé pour produire les équipements de câbles et de câbles à courant rapide, en particulier la cage à rames rigides et la cage à rames tubulaires.Le procédé d'usinage de la cage de jonction conduira à une force excentrique différenteUne fois corrigée, la cage de mise en filetage répondra facilement aux exigences de rotation à grande vitesse et augmentera la durée de vie.
Le four de recuit électrique est indispensable à la fabrication de machines de fabrication de fils et de câbles, en particulier de la machine de recuit rigide et de la machine de recuit tubulaire.La tension interne de la cage principale est grande lorsqu'elle est soudée.Le traitement thermique permet de libérer le stress interne, ce qui garantit la qualité interne de la cage sans déformation ni fracture.
4. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Taille de la bobine | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau |
|

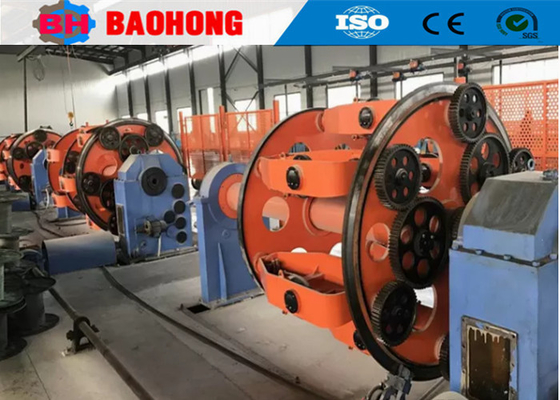

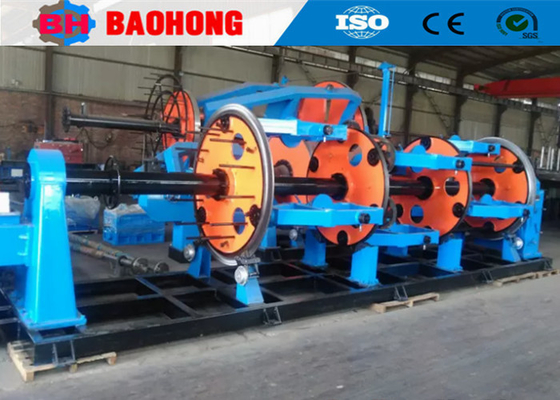

5- Une photo.
6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
