| Name: | Planetary Stranding Cable Making Machine | Type: | Planetary shape |
|---|---|---|---|
| Bobbin sizes: | 315,400,500,630 etc | Material: | Copper, Aluminum wire and Steel wires |
| Invertisseur: | Le groupe Siemens | PLC: | SIEMENS |
| Motor: | SIEMENS | Machine color: | Optional |
| Mettre en évidence: | Machine de toronnage planétaire de fabrication de câbles,PLC échouant la machine de fabrication de câbles,315mm Bobbin Planetary Stranding Machine |
||
Machine de fabrication de câbles de jonction planétaire de 315 mm Taille de bobine
1. Utilisation
Elle est utilisée pour le retrait de fils en aluminium de noyau en acier, de fils en alliage d' aluminium, de fils en cuivre / aluminium, de fils isolants et de câbles de commande.
2Le personnage principal
2.1- Méthode de retour: mécanisme planétaire.
2.2La cage de torsion à doigts sans essieu est équipée d'un mécanisme de régulation de la tension de friction.
2.3. Les arbres de transmission relient toutes les pièces de la machine pour maintenir un élan stable, qui peut également être choisi synchronisation de fréquence pour contrôler la machine.
2.4La machine est largement utilisée et manipulée avec facilité et peu de bruit.
3. Configuration
Pay-off, mainframes de section 6 rouleaux, section 12 rouleaux, 18 rouleaux, 24 rouleaux et 30 rouleaux, support de die, tape lapper, unité de blindage, tir, décollage, système entraîné et système électrique.
4. Paramètres techniques
| Modèle (machine de décapage planétaire) | Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil unique | D'autres métaux | φ1-1,6 mm | φ1-4 mm | φ1,2 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,2-2 mm | φ1,2 à 4 mm | φ1,4 à 5 mm | φ2,0 à 5 mm | |
| DSO maximal du conducteur en filet | φ14 mm | φ 28 mm | φ35 mm | φ45 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 26 à 435 | 39 à 695. | 44 à 770 | 48 à 840 |
| 12 Cage pour les bobins | 30 à 526 | 43 à 774 | 47 à 858 | 50 à 928 | |
| 18 La cage de pêche des bobins | 34 à 639 | 47 à 858 | 55 à 1001 | 65 à 201 | |
| 24 La cage de pêche du bobbin | 38 à 749. | 51 à 940 | Les autres produits | 75 à 1601 | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 218 tours/min | 120 tours/min | 106 tours/min | 55 tours/min |
| 12 Cage pour les bobins | 118 tours/min | 110 tours/min | 97.5 tours/min | 45 tours/min | |
| 18 La cage de pêche des bobins | 108 tours/min | 100 tours/min | 820,9 tours/min | 35 tours/min | |
| 24 La cage de pêche du bobbin | 98 tours/min | 90 tours/min | 74 tours/min | 25 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 1 000 mm | Unité de mesure | Pour les véhicules à moteur: | 2 000 mm |
| Force maximale de dégagement | 2T | 5T | 10T | 15T | |
| Puissance du moteur | 18.5 kW | 22 kW | 37 kW | 55 kW | |
| Les bobines | 315 mm | 400 mm | 500 mm | 630 mm | |
| Le centre de paiement Bobbin | 315 mm | 1250 mm | Unité de mesure | Unité de mesure | |
| Bobbin de prise | 1250 mm | 2 000 mm | 2 000 mm | 2500 mm | |
| Vitesse linéaire maximale de dégagement | 25 m/min | 30 m/min | 340,7 m/min | 20 m/min | |
| Hauteur centrale | 1 000 mm | 1 000 mm | 1 000 mm |
Étendue de l'eau
|
|

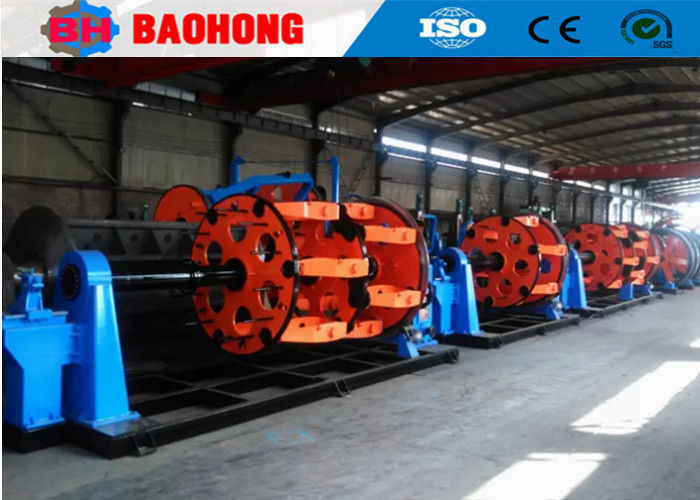

5- Une photo.

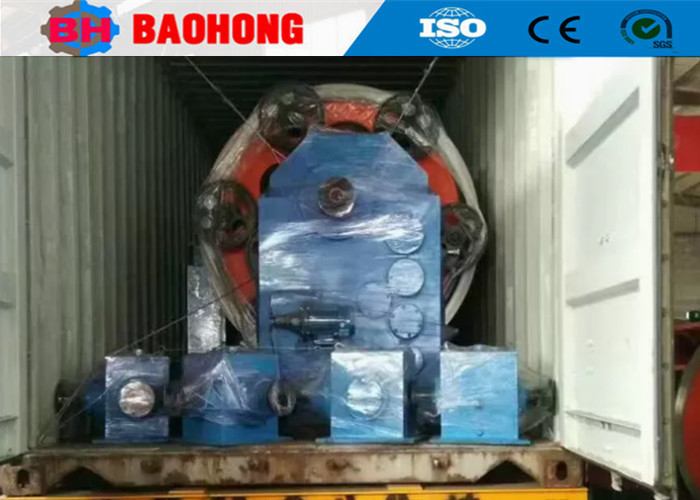

6Photo de l' emballage
7Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, Baohong Electrical Machinery s'appuie sur les soins et le soutien des clients, engagés dans la recherche et le développement de la machine de jonction et de la machine de pose,et a fait de grands progrès.Maintenant, nous sommes devenus la seule usine de traitement de la chaîne d'assemblage en Chine qui peut développer et produire la série JLK rigide.Ligne de câblage du câble CGB Bow skip et ligne de pose du câble CLY à grande vitesse.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
