| Nom de l'équipement: | Toronneuse rigide | Application: | Toronnage de fil |
|---|---|---|---|
| Taille du rouleau applicable: | 500 / 630/710 | Matériaux applicables: | Acier, Cu, Al |
| Code HS: | 847940 | Couleur machine: | Personnalisé |
| Période de garantie: | 12 mois | ||
| Mettre en évidence: | machine à dépanner le fil de cuivre,machine à tordre le fil de cuivre,machine à dépanner le câble avec garantie |
||
Fils et câbles tordant le type de cadre rigide de toronneuse rigide pour le cuivre
1. Demande
La machine convient au toronnage de longues longueurs et sections de cuivre en aluminium nu, d'alliage d'aluminium, de fils de renforcement en acier de câbles en aluminium pour produire les câbles d'alimentation suivants. Conducteurs en forme de secteur, ronds compactés, préspiralés à noyau unique.
2. Caractéristiques
2.1.En cas de panne de courant, la machine s'arrête de manière contrôlée grâce au système de freinage d'urgence, permettant à la canette d'être maintenue par
pression du ressort avec un verrouillage positif secondaire. La libération de la canette se fait par de l'air comprimé pneumatique branché à l'extérieur.
2.2.La contre-tension constante de la bobine obtenue grâce à une valve pneumatique électronique et à une rotation unique de la bobine est détectée électroniquement pour maintenir une tension constante par un système de contrôle positif du moteur ou un équipement mécanique passif.
2.3. Plusieurs tailles de canette disponibles (400,500,630, etc).
2.4. Hôte multiple avec plusieurs numéros de cage (6.12.18.24.30) en option.
2.5. Cabestan à double roue de conception inclinée adapté aux charges de compactage lourdes. Diamètre 1500 mm-2500 mm. Force de traction 10 000 kg.
2.6. Frein pneumatique à disque pour cage.
2.7. Équipé d'un PLC, en option.
3. Données techniques
|
Modèle (machine à toronner rigide)
|
JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
|
Diamètre extérieur maximum du conducteur toronné
|
φ35-55 millimètres | φ35-55 millimètres | φ35-55 millimètres | |
| Pas d'échouage | Cage de toronnage à 6 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres |
| Cage de toronnage à 12 canettes | 40-719 millimètres | 51-896 millimètres | 54-963 millimètres | |
| Cage de toronnage à 18 canettes | 44-793 millimètres | 63-1056 millimètres | 57-1012 millimètres | |
| Cage de toronnage à 24 canettes | 51-924 millimètres | 71-1246 millimètres | 66-1190 millimètres | |
| Cage de toronnage à 30 canettes | 57-1028 millimètres | 87-1553 millimètres | 79-1403 millimètres | |
| Vitesse de rotation | Cage de toronnage à 6 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 canettes | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 canettes | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 canettes | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 canettes | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 millimètres | 2000 millimètres | 2000 millimètres |
| Force de transport maximale | 30 tonnes | 30 tonnes | 40 tonnes | |
|
Dispositif pré-spiral
|
Pas | 500-2500mm | 500-2500mm | 500-2500mm |
|
Puissance du moteur
|
90-180 kilowatts | 110-180 kilowatts | 130-180 kilowatts | |
|
Taille de la canette
|
500*375*127 | 630*475*127 | 710*530*127 | |
|
Bobine de gain central
|
1600*800*80 | 1600*800*80 | 1600*800*80 | |
|
Bobine réceptrice
|
2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
|
Vitesse linéaire maximale de transport
|
69 minutes/minute | 69 minutes/minute | 62 minutes/minute | |
|
Hauteur centrale
|
1000 millimètres | 1100 millimètres | 1100 millimètres | |

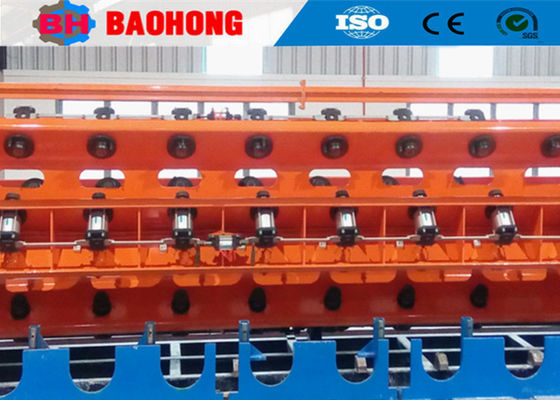

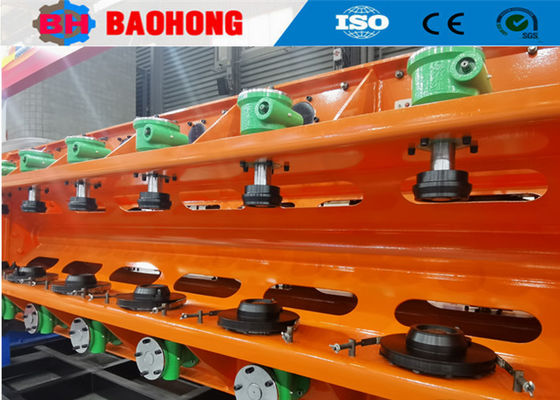

4.Photos
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et a été le plus grand fabricant professionnel de toronneuses et de machines de pose dans le nord de la Chine.
Depuis 2006, s'appuyant sur le soin et le soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose et a réalisé de grandes améliorations. Maintenant, nous sommes devenus la seule usine capable de développer la production de la série de toronneuses rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de toronnage à benne JGB Bow, les lignes de câblage de type benne CGB Bow et les lignes d'immobilisation de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés et un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle est actuellement supérieure à 10 millions de dollars et est devenue l'un des plus importants fabricants de machines de toronnage en Chine.
