Détails sur le produit:
Conditions de paiement et expédition:
|
| Name: | 69m/Min Rigid Stranding Machine | Usage: | Wire stranding |
|---|---|---|---|
| Wire materials: | Copper, aluminum, steel, etc | Max. Haul-off Linear Speed: | 69m/min |
| PLC brand: | SIEMENS | Inverter brand: | DANFOSS |
| Bearing brand: | NSK | Machine color: | Optional |
| Mettre en évidence: | 69m/Min Rigid Stranding Machine,Vrillage de la toronneuse rigide,Toronneuse rigide de compactage |
||
69 m/min Machine à fil de câble à démarrage rigide
La machine à stratification rigide est utilisée pour tordre et compacter les conducteurs ronds ou de secteur, ainsi que pour pré-spiraler les conducteurs fractionnés.conducteur en cuivre de 15 mm2 à 1500 mm2 aluminium et conducteur en cuivreIl est également utilisé pour produire des couches de blindage en fil d'acier.
2.1 Remboursement
2.2 12B.18B.24B Frange rigide
2.3 Porteur de matrice de compactage et de montage
2.4 Machine à ruban adhésif concentrique
2.5 compteur de compteurs
2.6 Capstan (avec boîte de vitesses à 36 pas)
2.7 Le support de traversée
2.8 Prise de type de colonne
2.9 Arbre de transmission
2.10 Armoire de commande électrique (armoire principale et armoire de commande)
3. Caractéristiques
3.1 Les rames rigides sont conçues avec 1+6+12+18+24+30+36 Bobbin Cage.
3.2 Bobine: 500 mm, 630 mm, 710 mm selon la norme DIN 46397 / modifiée.
3.3 Machine rigide à rames rigides de type cadre lourd, les cages supportées sur des roulements à rouleaux auto-alignés aux deux extrémités. engrenage entièrement fermé, système de lubrification centralisé pour roulement, entraînement vers les cages.
3.4 Efficacité et vitesse élevées. Vitesse maximale de la cage 253 RPM. Vitesse maximale de la ligne 62,3 m/min.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |

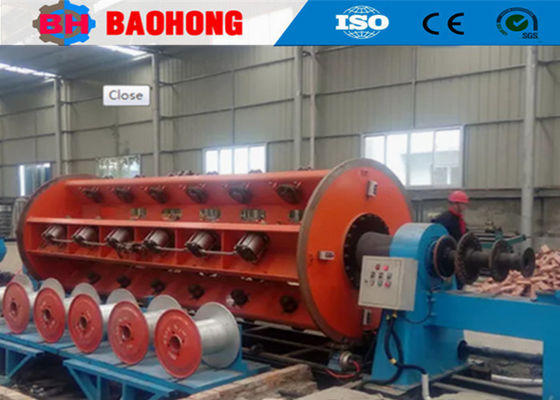

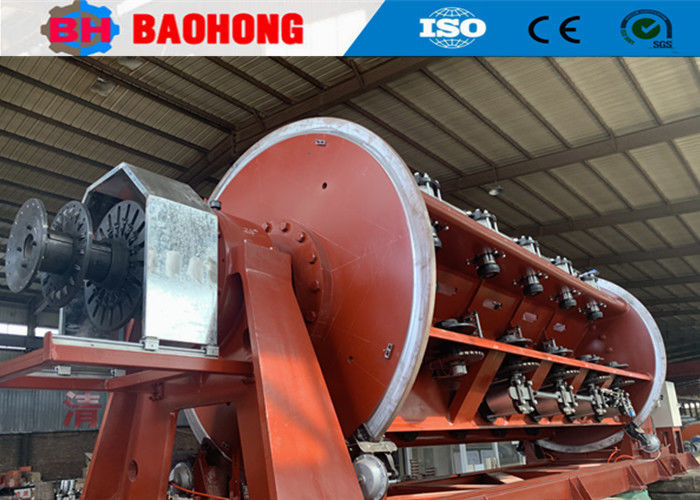

5Des photos.
6- Des photos d'emballage.
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, etest devenue l'un des plus importants fabricants de machines de jonction en Chine.
