Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Machine de décapage rigide avec bobine de 710 mm 69 m/min | Convient pour: | Le câblage des fils |
|---|---|---|---|
| Type entraîné: | Électrique | Spécifications de la canette: | 500/630/710/720 |
| Matériels: | Cu, Al, fils d'acier | Max. Pulling Force: | 30 tonnes |
| Période de garantie: | 12 mois | ||
| Mettre en évidence: | Toronneuse rigide de câble,toronneuse rigide de bobine de 710mm,Toronneuse rigide de PLC |
||

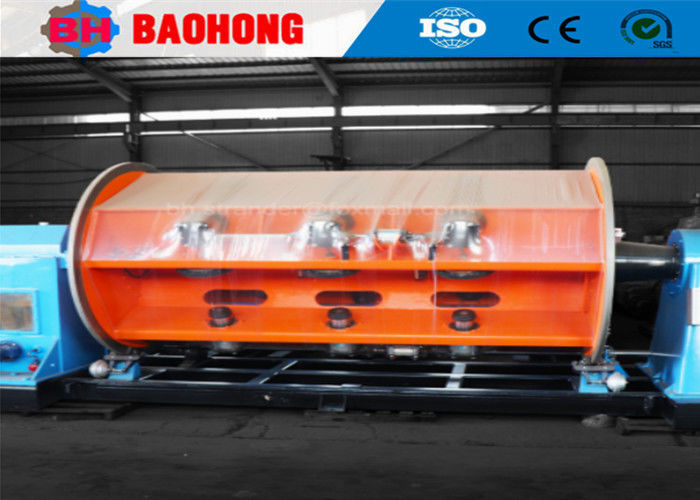

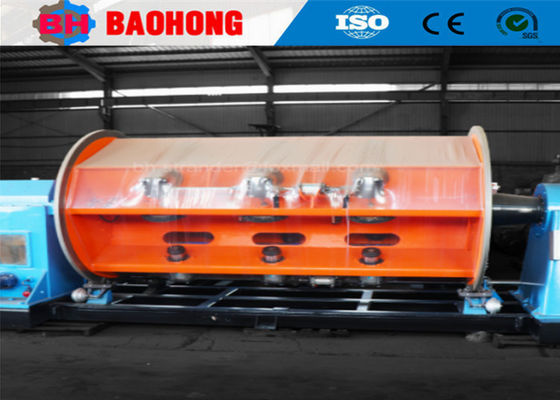

Machine à câbles rigide pour câbles PLC avec bobine de 710 mm 69 m/min
1. Application
La machine est adaptée au toronnage de fils d'aluminium, de cuivre, d'alliage d'aluminium et d'acier de renforcement de câbles en aluminium nus de grande longueur et de section pour produire les câbles d'alimentation suivants, les conducteurs en forme de secteur, compactés ronds.
2. Composant principal
2.1 Dérouleur 1 jeu
2.2 Toronneur rigide chaque bobine 1 jeu
2.3 Porte-matrice de compactage et d'assemblage 1 jeu
2.4 Dispositif de pré-torsion et de compactage 1 jeu
2.5 Compteur 1 jeu
2.6 Cabestan 1 jeu
2.7 Enrouleur avec support de déplacement 1 jeu
2.8 Armoire principale et armoire de commande 1 jeu chacun
3. Caractéristique
3.1 Transmission par moteur séparé / arbre de terre.
3.2 L'ensemble de la structure sera usiné sur le grand tour horizontal.
3.3 L'enrouleur et le support de déplacement peuvent également utiliser un type à colonne et un type à portique.
3.4 La machine utilise un automate importé d'origine pour contrôler l'ensemble de la ligne, contrôler le réglage et le fonctionnement des équipements électriques respectifs.
4. Paramètres techniques
| Modèle (Machine à toronner rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD maximal du conducteur toronné | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de toronnage | Cage de toronnage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de toronnage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de toronnage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de toronnage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de toronnage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de toronnage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif hélicoïdal préalable | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulement centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de traction | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

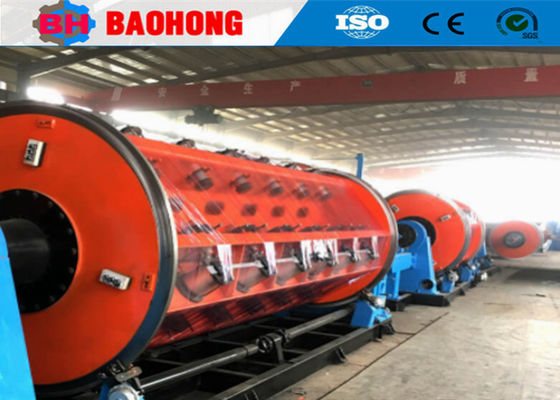

5. Photos
6. Photos d'emballage
7. Introduction de notre usine et de notre entreprise
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à toronner et de machines à câbler dans le nord de la Chine.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à toronner et de machines à câbler et a réalisé de grandes améliorations. Nous sommes maintenant devenus la seule usine capable de développer la production de la série de machines à toronner rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé de manière indépendante les lignes de toronnage JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de câblage de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars et s'est développée pour devenir l'un des fabricants de machines à toronner les plus importants de Chine.
