Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Toronneuse rigide de cadre de câblage cuivre | Utilisation: | Le câblage des fils |
|---|---|---|---|
| Les bobines: | 500 / 630 etc. | Matériel: | Fil de cuivre, fil d'aluminium, fil d'acier |
| La mise à l'eau: | 500 à 2500 mm | Diamètre de la roue Capstan: | 2 000 mm |
| Conducteur échoué maximum OD: | φ35 à 55 mm | Code du SH: | 8479400000 |
| Couleur de la machine: | Optionnel | ||
| Mettre en évidence: | Toronneuse rigide de cadre de câblage cuivre,Toronneuse rigide de fil en aluminium,toronneuse rigide de lancement de 2500mm |
||

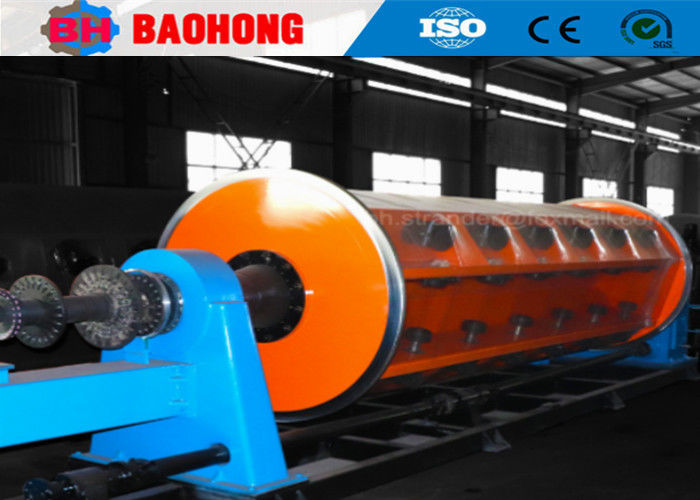

Machine de fixation de fils de cuivre d'aluminium à cadre rigide 2500 mm de hauteur
1. Application
La machine est principalement utilisée pour le stranding et le compactage du secteur du cuivre ou de l'aluminium ou du conducteur rond, ainsi que du conducteur du secteur pré-spiral, etc.
2. Composant principal
2.1 Remboursement
2.2 Franges rigides
2.3 Porteur de matrice de compactage et de montage
2.4 Machine à ruban adhésif concentrique
2.5 compteur de compteurs
2.6 Capstan (avec boîte de vitesses à 36 pas)
2.7 Le support de traversée
2.8 Prise de type de colonne
2.9 Arbre de transmission
2.10 Armoire de commande électrique
3. Caractéristiques
3.1 Nous personnalisons cette machine de mise en boucle de type cage selon les exigences des clients.
3.2 Le support de prise et de traversée peut également utiliser le type de colonne et le type de portail.
3.3 Chargement par bobines en groupe à l'aide d'un plancher hydraulique.
3.4 La machine utilise l'arbre principal pour la synchronisation, ce qui garantit une précision et une inclinaison stable.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |
5Des photos.
6- Des photos d'emballage.
7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
