Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Type rigide machine de toronnage | Utilisation: | Le câblage des fils |
|---|---|---|---|
| Types matériels: | Le cuivre, l'aluminium, l'acier, etc. | Max. surdose de conducteur en traînée: | φ35 à 55 mm |
| Marque de roulement: | NSK | Marque de l'onduleur: | Danfoss |
| PLC, écran tactile: | Le groupe Siemens | Couleur de la machine: | Selon la demande du client |
| Mettre en évidence: | Type rigide toronneuse,échouant la machine de fabrication de câbles de fil,toronneuse rigide de PLC |
||
Machine de fixation de câbles électriques par câble de type rigide
1. Application
Cette machine est principalement utilisée pour le traitement de l'aluminium, du cuivre et des conducteurs en forme de ACSR ou ronds, le condensage, le dessin et le préformage à noyau unique.
2. Composant
Centre de décharge, cage de mise à l'eau, support de montage, support compact, dispositif de traction, dispositif de prise et de traverse, système de commande électrique et système de transmission.
3. Caractéristique
3.1 Nous personnalisons cette machine de mise en boucle de type cage selon les exigences des clients.
3.2 Les moteurs principaux sont de SIEMENS.
3Tous les roulements sont de NSK.
3.4 Compteur mécanique et électrique
3.5 type disque frein pneumatique pour Cage.
3.6 équipé de PLC, facultatif.
4. Paramètres techniques
| Modèle (machine de décapage rigide) | Le JLK-500 | JLK-630 | Les États membres doivent fournir des informations détaillées sur les mesures prises. | |
| Diamètre du fil unique | D'autres métaux | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm |
| D'aluminium | φ1,5 à 5 mm | φ1,5 à 5 mm | φ1,5 à 5 mm | |
| DSO maximal du conducteur en filet | φ35 à 55 mm | φ35 à 55 mm | φ35 à 55 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm |
| 12 Cage pour les bobins | 40 à 719 mm | 51 à 896 mm | 54 à 963 mm | |
| 18 La cage de pêche des bobins | 44 à 793 mm | 63 à 1056 mm | 57 à 1012 mm | |
| 24 La cage de pêche du bobbin | 51 à 924 mm | 71-1246 mm | 66 à 1190 mm | |
| 30 La cage de pêche du bobbin | 57 à 1028 mm | 87 à 1553 mm | 79 à 1403 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min |
| 12 Cage pour les bobins | 2300,6 tours/min | 180.1 r/min | 1500,6 tours/min | |
| 18 La cage de pêche des bobins | 208.5 tours/min | 155 tours/min | 1420,6 tours/min | |
| 24 La cage de pêche du bobbin | 179 tours/min | 130.1 r/min | 1220,3 tours/min | |
| 30 La cage de pêche du bobbin | 1610,8 tours/min | 1150,9 tours/min | 1020,7 tours/min | |
| Le capstan | Diamètre de la roue Capstan | 2 000 mm | 2 000 mm | 2 000 mm |
| Force maximale de dégagement | 30 T | 30 T | 40 tonnes | |
| Dispositif pré-spiral | Le tonnerre | 500 à 2500 mm | 500 à 2500 mm | 500 à 2500 mm |
| Puissance du moteur | 90 à 180 kW | 110 à 180 kW | 130 à 180 kW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Le centre de paiement Bobbin | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobbin de prise | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de dégagement | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1 000 mm | Étendue de l'eau | Étendue de l'eau | |

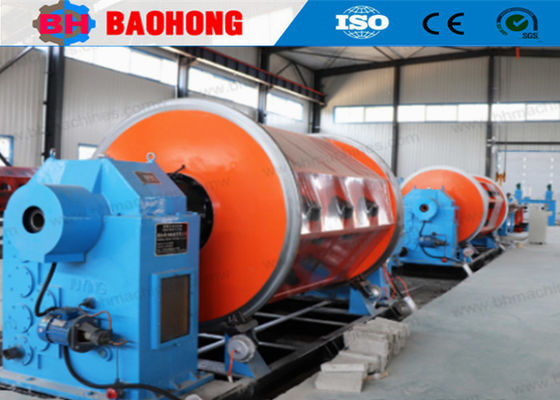

5- Une photo.
6Photo de l' emballage

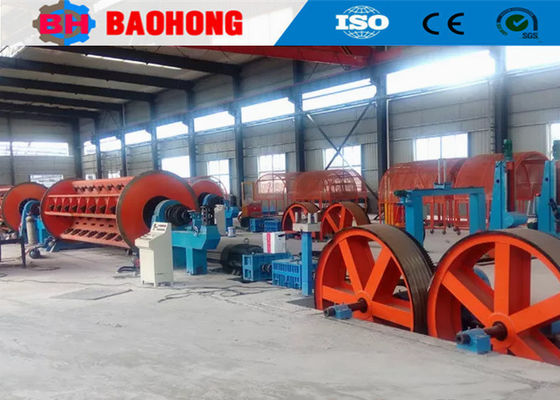

7Notre usine et notre société
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, etest devenue l'un des plus importants fabricants de machines de jonction en Chine.
