Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Type grillage de berceau d'acier inoxydable de machine d'armature de câble | Matériaux: | Steel/Cu/Al |
|---|---|---|---|
| Forme: | Forme de berceau | Les bobines: | 400 mm, 500 mm, 630 mm, etc. |
| Le fils Dia.: | 10,5-2,5 mm | Diamètre de roue de traction (500/400): | 2 000 mm |
| Le roulement: | NSK | Couleur de la machine: | Selon la demande du client |
| Mettre en évidence: | Type machine de berceau d'armature de câble,Fil Mesh Cable Armouring Machine,Câble métallique blindé faisant la machine |
||

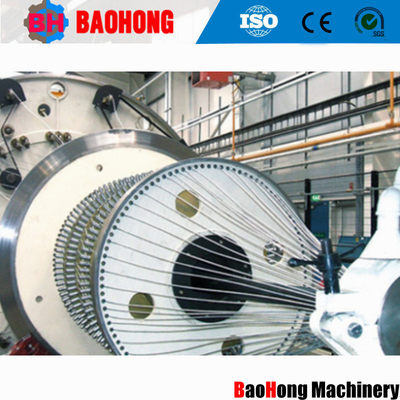

Machine de blindage par câble de type berceau filet en acier inoxydable
1. Application
Cette machine est principalement utilisée pour le blindage du fil d'acier simple ou double autour du câble,ou la fabrication d'une grande section de câbles en acier.Le signal d'alarme du fil cassé est transmis par impulsion,et le taux d'arrêt du fil cassé est de 100%.
2. Composant principal
La chaîne centrale, le tuyau de blindage, le support de matériau, le dispositif de fixation, le dispositif de traction, le compteur, le dispositif de prise, le système de transmission et le système de commande électrique.
3Principales caractéristiques
3.1 Bureau de commande à écran tactile de type armoire, pratique à utiliser et de belle forme.
3.2 Un renforcement est ajouté au support avant de la machine principale pour augmenter sa stabilité.
3.3 La base de la matrice de fil est reliée au support avant de la machine principale, qui présente une meilleure intégration et une meilleure rigidité mécanique.
4. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| Le Stranding Pitch | 24 Bobbin Stranding Cage |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 Bobbin Stranding Cage | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Capstan |
Capstan Diamètre de la roue | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de décrochage | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de décollage |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |
5. Des photos
6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
