Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type rigide en aluminium toronneuse de câble | Application: | Fabrication de câbles |
|---|---|---|---|
| Spécifications de la canette: | 630/500/710 ou | Matériels: | Cuivre, aluminium, acier |
| Alimentation: | 380 à 415/440 V | Diamètre de la roue de capstan: | 2000 mm |
| Période de garantie: | Garantie 1 an | Couleur de l'équipement: | Facultatif |
| Mettre en évidence: | Toronneuse en aluminium de câble,Câble Strander rigide,Toronneuse rigide de cadre de câble |
||

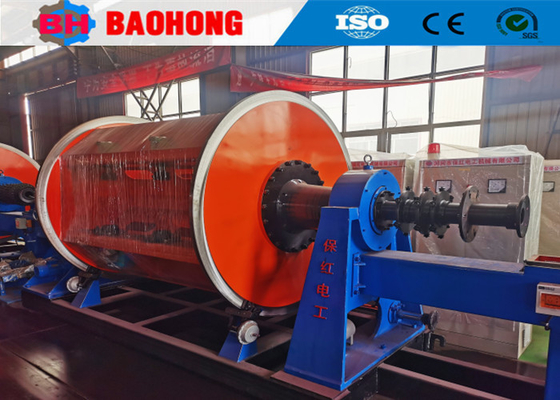

Machine à câbler à fils rigides en aluminium - Fabrication de câbles à grande vitesse
La machine est principalement utilisée pour le câblage et le pressage de conducteurs sectoriels, le câblage, le tréfilage et le pressage de conducteurs ronds.La machine est équipée d'un système de contrôle MMI+PLC pour la pré-définition du pas de câblage, le sens du câblage, le contrôle automatique de la compensation de tension et la synchronisation de la vitesse avec le cabestan de tirage et l'unité d'enroulement.
2. Caractéristiques
2.1 Toutes les cages, les têtes de pré-spiralage, la tête de rubanage, le cabestan et l'enrouleur sont entraînés séparément.
2.2Des mécanismes de serrage manuels, pneumatiques, électriques et autres peuvent être sélectionnés.
2.3Tension multi-forme : tension par hystérésis, tension mécanique, tension mécanique à rétroaction par courroie, tension pneumatique, etc.
2.4 Plusieurs tailles de bobines disponibles (500, 630, 710, etc.)
2.5 Plusieurs hôtes avec plusieurs nombres de cages (6.12.18.24.30) en option.
3. Marque des pièces principales
3.1 Roulement : NSK
3.2 Onduleur :
3.3 Composants électriques basse tension principaux :
3.4 Moteur :
3.5 PLC, écran tactile :
4. Principales données techniques
| Modèle (Machine à câbler rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD du conducteur toronné maximum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de câblage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de câblage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de câblage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de câblage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de câblage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de câblage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de câblage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de câblage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de traction maximale | 30 T | 30 T | 40 T | |
| Dispositif de pré-spiralage | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulement centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine d'enroulement | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de traction | 69 m/min | 69 m/min | 62 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |
5. Photos
6. Photo d'emballage
7. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
