1. Application

Cette machine est principalement utilisée pour le retordage sans torsion de torons en aluminium à âme d'acier (ACSR) de grande section et de grande longueur, ainsi que de conducteurs en alliage d'aluminium. Elle peut également être appliquée au retordage sans torsion et au compactage de conducteurs en cuivre avec des âmes rondes, de forme spéciale et sectorielles.

2. Composant principal

2.1 Bobine de dévidage Φ630 1 jeu

2.2 Support de guidage de fil type # 1 jeu

2.3 Retordeuse 6B, 12B, 18B 3 jeux

2.4 Filière d'assemblage de fil & dispositif de compactage 3 jeux

2.5 Compteur de mètres (mécanique, électronique) 1 jeu

2.6 Cabestan double puissant Φ 2000 1 jeu

2.7 Bobineuse de type colonne Φ 2500 avec traverse 1 jeu

2.8 Système de commande électrique 1 jeu

2.9 Système de protection de sécurité 4 jeux

3. Caractéristiques

3.1 La machine entière est entraînée par un moteur indépendant, et chaque section de la cage et du cabestan est entraînée par un servomoteur synchrone à aimant permanent séparé. La cage est entraînée en rotation par un réducteur dédié, ce qui simplifie la structure par rapport au retordeur rigide traditionnel entraîné par un arbre au sol et rend la maintenance de l'équipement plus pratique.

3.2 Le contrôle de la machine entière adopte un automate Siemens & Inovance, et divers paramètres du processus de production sont réglés via l'écran tactile. Chaque section de la cage et du cabestan est entraînée par un servomoteur Jiangsu Zhima, et le pilote du moteur est un convertisseur de fréquence. Pour assurer la précision de la transmission, le moteur de transmission adopte un retour d'encodeur à réseau, et la machine entière adopte une méthode de communication par bus pour assurer la précision de la transmission du signal. En production réelle, les utilisateurs règlent les paramètres du processus tels que le pas de chaque section de la cage et la vitesse de la ligne de production sur l'écran tactile en fonction des spécifications du câble requises. Au démarrage, la vitesse de chaque partie de transmission est calculée automatiquement par l'automate pour assurer la synchronisation de la machine entière et la précision du pas du fil torsadé, et pour obtenir une régulation de vitesse progressive de la machine entière. Le système de contrôle électronique est technologiquement avancé, facile à utiliser et fiable en fonctionnement.

3.3 Le principe d'impulsion est utilisé pour détecter la rupture de fil, ce qui permet de déterminer avec précision le signal de rupture de fil de n'importe quelle bobine dans chaque section de la cage, assurant ainsi la précision de la détection. Grâce à l'affichage sur l'écran tactile, l'opérateur peut résoudre rapidement le problème et démarrer le prochain démarrage.

3.4 La machine utilise un contrôleur programmable Inovance PLC et un bus de terrain pour commander et coordonner unifiés l'état de fonctionnement de toutes les parties de la machine, et utilise un convertisseur de fréquence pour contrôler le démarrage et le fonctionnement du moteur AC. L'écran tactile Inovance est utilisé pour régler et afficher divers paramètres de processus. Le système de contrôle électronique est technologiquement avancé, facile à utiliser et fiable en fonctionnement.

4.Paramètres techniques principaux

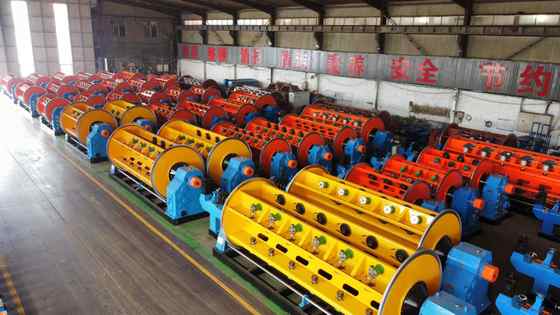

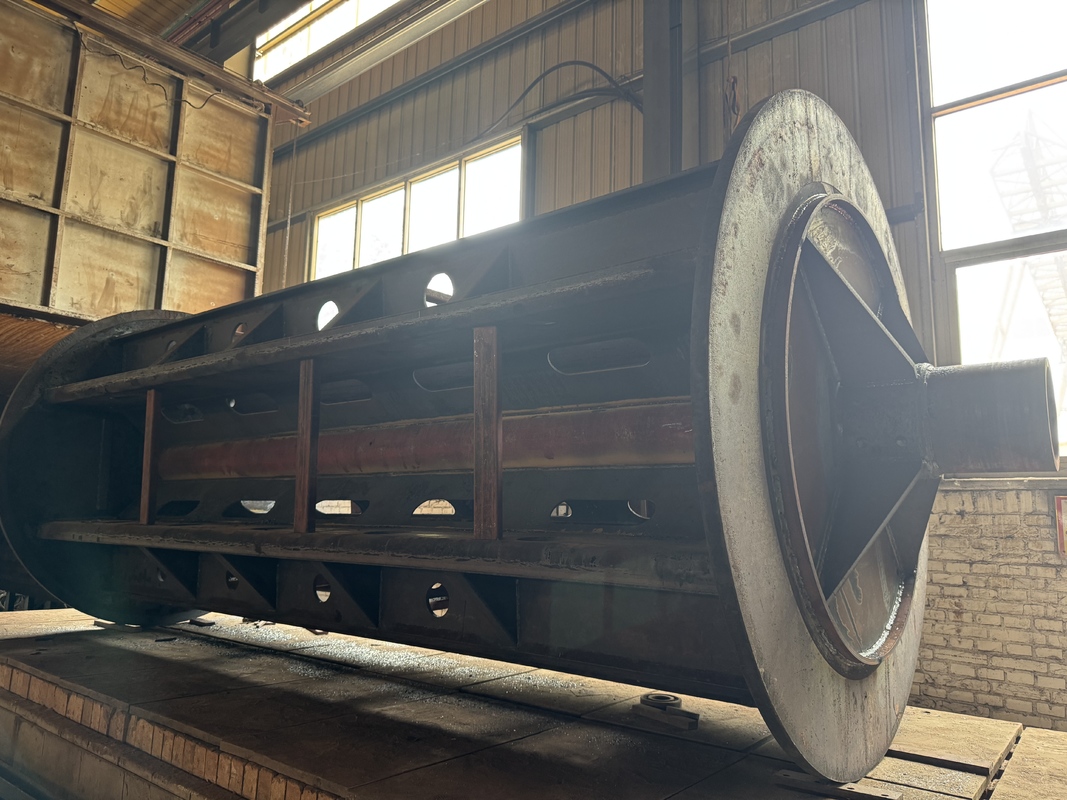

5. Photos

6.Photo d'emballage

7.Notre usine et introduction
