Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom: | Machine à toronner rigide pour la production de fils/câbles –6+12, adaptée aux bobines de 630 mm | Usage: | Échouant |
|---|---|---|---|
| Matériel: | Steel/Cu/Al | Tailles de bobines: | 500 / 630/700/800 |
| Forme: | Rigide | Couleur de l'équipement: | Comme demande |
| Garantir le temps: | 1 an | Peinture d'équipement: | Personnalisé |
| Mettre en évidence: | Machine à câbler rigide pour la production de fils,Machine à câbler rigide avec bobines de 630 mm,Machine à câbler rigide 6+12 |
||
Machine de câblage rigide pour la production de fils/câbles – 6+12, adaptée aux bobines de 630 mm
1. Application
Cette machine est principalement utilisée pour le câblage sans torsion de torons en acier-aluminium (ACSR) et de conducteurs en alliage d'aluminium de grande section et de grande longueur. Elle peut également être appliquée au câblage sans torsion et au compactage de conducteurs en cuivre avec des âmes rondes, de forme spéciale et en forme de secteur.
2.Composants principaux
2.1 Support de déroulage Φ630
2.2 Support de guidage de fil de type #
2.3 Câbleuse 6B, 12B
2.4 Fil assembler matrice & dispositif de compactage
2.5 Compteur de mètres (mécanique, électronique)
2.6 Φ 1600 cabestan double fort
2.7 Φ 1800 prise en charge de type colonne avec déplacement
2.8 Système de contrôle électrique
2.9 Couvercle de protection coulissant manuel
3. Paramètres techniques
| Modèle (Machine de câblage rigide) | JLK-630/6 | JLK-630/6＋12 | JLK-630/6＋12＋18＋24 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,8-5 mm | φ1,8-5 mm | φ1,8-5 mm | |
| OD du conducteur toronné maximum | φ15 mm | φ25 mm | φ45 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 60-500 mm | 60-500 mm | 60-500 mm |
| Cage de câblage à 12 bobines | 75-560 mm | 75-560 mm | ||
| Cage de câblage à 18 bobines | 92-680 mm | |||
| Vitesse de rotation | Cage de câblage à 6 bobines | 258 tr/min | 258 tr/min | 258 tr/min |
| Cage de câblage à 12 bobines | 236 tr/min | 236 tr/min | ||
| Cage de câblage à 18 bobines | 202 tr/min | |||
| Cabestan | Diamètre de la roue du cabestan | 1250 mm | 1600 mm | 2000 mm |
| Force de traction maximale | 8 T | 10 T | 15 T | |
| Bobine | PND630 | PND630 | PND630 | |
| Bobine de déroulage centrale | PND630 | PND630 | PND630 | |
| Bobine de prise en charge | 1800mm | 2500mm | 2500mm | |
| Vitesse linéaire maximale de traction | 35 m/min | 40 m/min | 50 m/min | |
| Hauteur centrale | 1000 mm | 1100 mm | 1100 mm | |

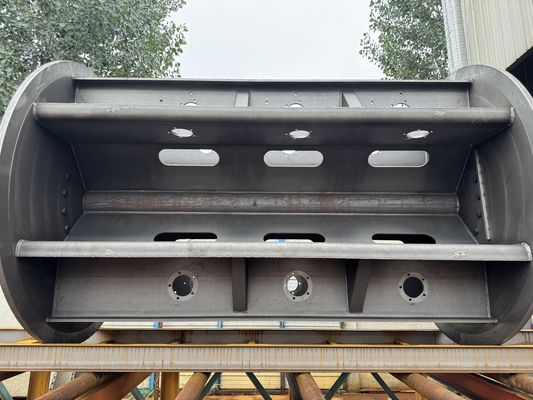

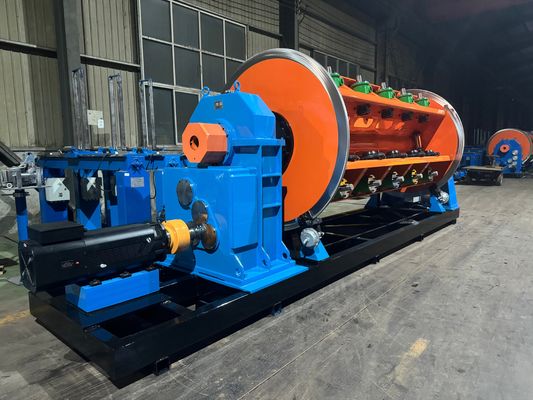

4. Photos
5. Photo d'emballage
6. Présentation de notre usine et de notre entreprise
Hebei Baohong Electrical Machinery Co., Ltd. a été fondée le 1er août 2006. Située dans la zone industrielle de la ville de Shawa, dans la ville de Hebei, qui se trouve au centre triangulaire de Pékin, Tianjin et Shijiazhuang, l'entreprise bénéficie de transports pratiques et d'abondantes ressources en fer et en acier. En commençant par la production de produits de la série des machines de câblage, elle a connu 18 ans de développement.
En s'appuyant pleinement sur les avantages des talents et la force technique, l'entreprise recherche et développe continuellement de nouvelles technologies et de nouveaux procédés, réalisant une croissance constante et évoluant progressivement vers une entité économique globale dotée d'une technologie de fabrication avancée, d'une forte capacité de production et de réseaux de vente couvrant l'ensemble du pays et de l'étranger.
L'entreprise couvre une superficie d'usine de 30 000 mètres carrés, avec plus de 100 employés, dont 12 ingénieurs mécaniques et électriques, et son équipement de traitement totalise plus de 60 millions de yuans. Actuellement, grâce à l'introduction d'équipements de traitement à grande échelle et à la recherche, au développement et à l'amélioration des procédés, l'entreprise est devenue le seul fabricant en Chine à produire des unités de la série de machines de câblage à cage JLK sur une chaîne de montage.
