Détails sur le produit:
Conditions de paiement et expédition:
|
| Name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Usage: | Cable Making Industry | Drums: | 400 |
| Materials: | Steel/Cu/Al | Motor brand: | SIEMENS |
| Touch screen brand: | SIEMENS | Product painting: | Optional |
| Guarantee time: | 1 year | ||
| Mettre en évidence: | machine d'armature de fil d'acier,machine en acier d'armature de bande |
||
La machine à blindage de câbles à grande vitesse, la machine à poser des bandes automatiques en acier.
1. Application
Il existe deux types de machines à blindage par fil, une structure de type planétaire et solaire et l'autre machine à blindage de type rigide.Mais la machine de blindage de type planétaire et solaire avec unité de verrouillage de berceau et unité de torsion arrière, qui répondra à l'armure en fil d'acier avec rétro-torsion et aussi l'armure en bandes d'acier.
2. Principaux composants
|
Résistance de dégagement sans arbre de 1600 mm
|
1 série |
|
24 B cage de mise en filetage
|
1 série |
|
24 B cage de mise en filetage
|
1 série |
|
Post ancienne unité
|
2 séries |
|
Compteur de compteurs
|
1 série |
|
1600 roues à double traction ((boîte de vitesses à 27 étages)
|
1 série |
|
Unité transversale à induction électrique de 1600 mm
|
1 série |
|
Un support de prise sans arbre de 1600 mm
|
1 série |
|
Moteur à courant alternatif de 37 kW
|
1 série |
|
Boîte de vitesses de classe 27
|
1 série |
|
Arbre de transmission
|
1 série |
|
Armoire électrique à conversion de fréquence
|
1 série |
3. Paramètres techniques
Modèle (machine à blindage de fil d'acier) |
Le JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diamètre du fil d'acier | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | 1 à 2,5 mm | |
| DSO maximale en mise à l'eau | 40 mm | 55 mm | 60 mm | 70 mm | |
| Le Stranding Pitch | 24 Bobbin Stranding Cage |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 |
36 Cage de débarquement de bobines |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
42 Cage de pêche des bobins |
Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| 48 Cage de mise à l'eau | Les produits de base | 51 à 942 | 63 à 1144 | 500 à 4 120 | |
| Vitesse de rotation | 24 Bobbin Stranding Cage | 98 tours/min | 90 tours/min | 68,3 tours/min | 55 tours/min |
| 36 Cage de débarquement de bobines | 88 tours/min | 80 tours/min | 58,3 tours/min | 45 tours/min | |
| 42 Cage de pêche des bobins | 78 tours/min | 70 tours/min | 48,3 tours/min | 35 tours/min | |
| 48 Cage de mise à l'eau | 68 tours/min | 60 tours/min | 38,3 tours/min | 28 tours/min | |
Capstan |
Capstan Diamètre de la roue | Unité de mesure | 2 000 mm | 2 000 mm | 2500 mm |
| Force maximale de décrochage | 10T | 15T | 15T | 20T | |
Puissance du moteur |
45 kW | 55 kW | 55 kW | 75 kW | |
Taille de bobine |
315 mm | 400 mm | 500 mm | 630 mm | |
Centre de paiement Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Prends- le Bobbin |
1250 mm | 2 000 mm | 2 000 mm | 3150 mm | |
Vitesse linéaire maximale de décollage |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Hauteur centrale |
1 000 mm | 1 000 mm | 1 000 mm | Étendue de l'eau | |

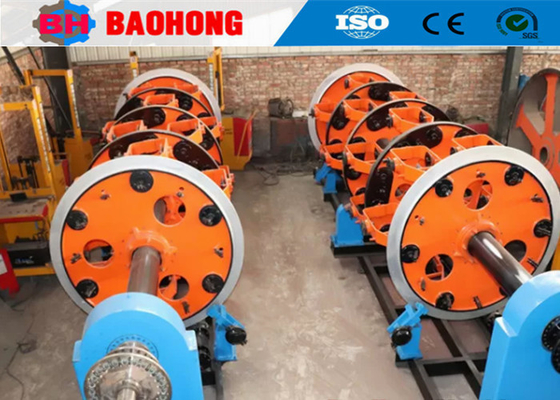

4. Des photos
5Photo de l' emballage
6.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
Personne à contacter: Daisy
Téléphone: +8618256531268
