Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Toronnage tubulaire de corde de fil d'acier | Application: | Le câblage des fils |
|---|---|---|---|
| Fil de Strandred: | Fil de Cu, fil d'Al et noyau de câble isolé | Spécifications de la canette: | 400 millimètres, 500 millimètres, 630 millimètres |
| Méthode de freinage: | Frein pneumatique | Marque de roulement: | SKF ; NSK |
| Couleur de l'équipement: | demande du client | Période de garantie: | 12 mois |
| Mettre en évidence: | Toronneuse tubulaire de câble métallique,Toronneuse tubulaire de fil d'acier,Toronneuse tubulaire de frein pneumatique |
||
Machine de fabrication de câbles et de câbles en acier avec frein pneumatique
1. Application
La machine de dépôt tubulaire est utilisée pour le fil de cuivre, le fil d'aluminium et le noyau isolé du câble, avec torsion arrière, pour 1 + 6 Bobbin,1+12 Bobbin conducteurs ronds et compacts en cuivre/aluminium et câbles en acier.
La vitesse de production est extrêmement rapide. par exemple, JGG/1+6 Tubular Stranding Machine, 45mm2 fils nus, pas 105mm, la vitesse est de 2500m/h. Donc, en 12 heures,La machine de décapage peut produire 30000m de fils.Si nous réduisons le temps de chargement et de déchargement, et le temps d'arrêt de l'hôte, par exemple 3 heures, 20000 mètres de conducteur peuvent être produits.
2. Caractéristique
2.1 Nous personnalisons cette machine de décapage tubulaire selon les exigences du client.
2.2 La machine à ramollir est conçue avec 1+6 bobines, 1+12 bobines, 1+18 bobines, cage ou selon les exigences du client.
2.3 machine à rames tubulaires, cages soutenues sur un bon roulement aux deux extrémités.
2.4 La cage tubulaire est recuit, ce qui réduit la contrainte interne et augmente la durée de vie.
3. Paramètres techniques
|
Modèle (machine de jonction tubulaire) |
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux |
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium |
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet |
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement |
3T | 5T | 5T | |
|
Puissance du moteur |
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine |
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin |
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise |
1250 mm | Unité de mesure | 2 000 mm | |

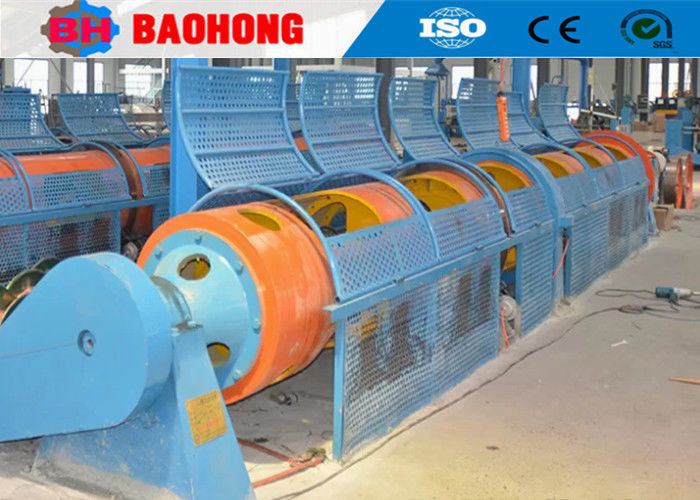

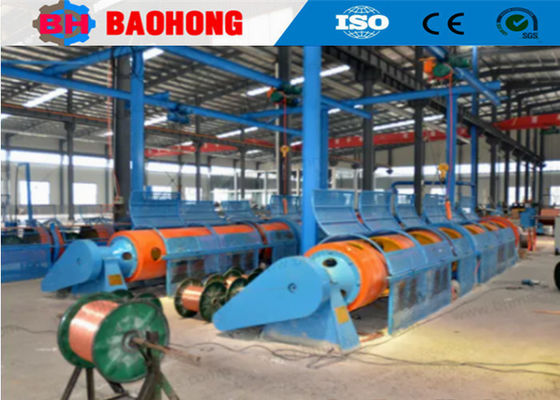

4- Une photo.
5Photo de l' emballage
6Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine de fil de fer et de la machine de pose et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
