Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Toronneuse JGG-400 tubulaire | Taper: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|---|---|---|---|
| forme: | Type tubulaire | Matériels: | Fil de cuivre, d'alcool, d'acier |
| But: | Le câblage des fils | Période de garantie: | 1 an |
| Couleur de l'équipement: | Facultatif | ||
| Mettre en évidence: | Machine tubulaire de toronnage,Fil tubulaire faisant la machine,Fil en aluminium Strander tubulaire |
||
Machine à câbler tubulaire JGG-400 pour la fabrication de fils d'aluminium
1. Application
La machine est principalement utilisée pour le câblage de fils de cuivre, de fils d'aluminium, de câbles en acier, de câbles en acier-aluminium et de fils isolés multiconducteurs.
Elle est installée avec un support de déroulage fixe, un corps de câblage, un porte-filière, un dispositif de double tirage, un support d'enroulement, un système de transmission et un système de contrôle électrique. Elle peut être équipée d'un dispositif de taraudage selon la demande du client.
2. Composants de l'équipement
2.1. Machine de déroulage 1 jeu
2.2. Câbleuse 1 jeu
2.3. Structure de transmission principale 1 jeu
2.4. Dispositif de mesure 1 jeu
2.5. 36 niveaux de transmission 1 jeu
2.6. Machine tracteur à double roue 1 jeu
2.7. Le cadre de fil de câble ruban d'enroulement d'axe 1 jeu
2.8. Système de contrôle électrique 1 jeu
3. Paramètres techniques
|
Modèle (Machine à câbler tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
Cuivre
|
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Aluminium
|
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
OD du conducteur toronné maximum
|
φ7 mm | φ10 mm | φ12 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 37-281 mm | 44-338 mm | 82-620 mm |
| Cage de câblage à 12 bobines | 37-281 mm | 44-338 mm | 82-620 mm | |
| Cage de câblage à 18 bobines | 44-334 mm | 44-338 mm | 82-620 mm | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 600 tr/min | 600 tr/min | 400 tr/min |
| Cage de câblage à 12 bobines | 600 tr/min | 500 tr/min | 300 tr/min | |
| Cage de câblage à 18 bobines | 450 tr/min | 400 tr/min | 230 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | φ600 mm | φ800 mm | φ1000 mm |
|
Force de tirage maximale
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 KW | 30 KW | 37 KW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Bobine de déroulage centrale
|
400 mm | 500 mm | 630 mm | |
|
Bobine d'enroulement
|
1250 mm | 1600 mm | 2000 mm | |

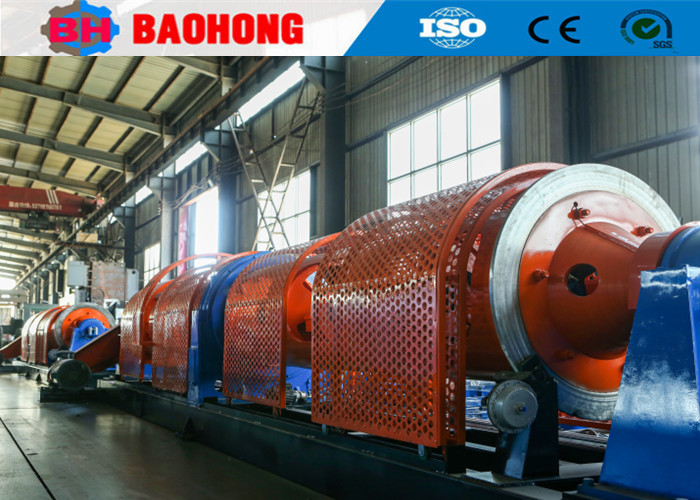

4. Photo
5. Photo d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé indépendamment les lignes de câblage à sauter JGB Bow, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement les 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
