Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Toronneuse tubulaire de câble métallique | Convient pour: | Le câblage des fils |
|---|---|---|---|
| Type d'équipement: | Type tubulaire | Méthode de protection: | Automatiquement arrêt |
| Matériel échoué: | Des fils de cuivre, d'alcool, d'acier | Talon de traction Dia. (630): | φ1000 millimètre |
| Conducteur échoué maximal O/D (630): | φ12 millimètre | Couleur de l'équipement: | Selon l'exigence du client |
| Mettre en évidence: | Toronneuse tubulaire de câble électrique,Machine 12mm de fabrication de câbles d'ingénieurs,Toronneuse de câble cuivre |
||
Support technique complet pour les ingénieurs de la machine à câbler
1. Application
Cette ligne de production est principalement utilisée pour le câblage de fils de cuivre, de fils d'aluminium ou de fils d'acier avec sept brins. Elle peut être conçue avec différents blindages et différentes couleurs.
2. Caractéristiques principales
Dévidoir central, cage principale, dispositif de rubanage (optionnel), cabestan, dispositif d'enroulement et de déplacement et système de contrôle électrique.
3. Composants de l'équipement
3.1. Machine de déroulage 1 jeu
3.2. Six torons 1 jeu
3.3. Structure de transmission principale 1 jeu
3.4. Parallèle à la base du moule 1 jeu
3.5. Le dispositif de mesure de la machine 1 jeu
3.6. 36 niveaux de transmission 1 jeu
3.7. Machine tracteur à double roue 1 jeu
3.8. Axe d'enroulement du cadre de fil de câble ruban 1 jeu
3.9. Système de contrôle électrique 1 jeu
4. Paramètres techniques
| Modèle (Machine à câbler tubulaire) | JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique | Cuivre | φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
| Aluminium | φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
| OD du conducteur toronné maximum | φ7 mm | φ10 mm | φ12 mm | |
| Pas de câblage | Cage de câblage à 6 bobines | 37-281 mm | 44-338 mm | 82-620 mm |
| Cage de câblage à 12 bobines | 37-281 mm | 44-338 mm | 82-620 mm | |
| Cage de câblage à 18 bobines | 44-334 mm | 44-338 mm | 82-620 mm | |
| Vitesse de rotation | Cage de câblage à 6 bobines | 600 tr/min | 600 tr/min | 400 tr/min |
| Cage de câblage à 12 bobines | 600 tr/min | 500 tr/min | 300 tr/min | |
| Cage de câblage à 18 bobines | 450 tr/min | 400 tr/min | 230 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | φ600 mm | φ800 mm | φ1000 mm |
| Force de traction maximale | 3T | 5T | 5T | |
| Puissance du moteur | 22 KW | 30 KW | 37 KW | |
| Taille de la bobine | 400 mm | 500 mm | 630 mm | |
| Bobine de déroulage centrale | 400 mm | 500 mm | 630 mm | |
| Bobine d'enroulement | 1250 mm | 1600 mm | 2000 mm | |

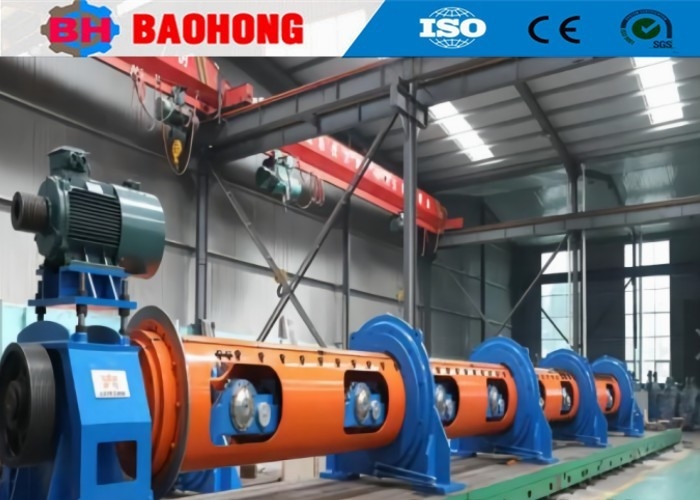

5. Photo
![]()
![]()
6. Photo d'emballage
![]()
7. Notre usine et introduction
![]()
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à câbler et de machines à poser en Chine du Nord.
Depuis 2006, en s'appuyant sur l'attention et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à câbler et de machines à poser et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à câbler rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé de manière indépendante les lignes de câblage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de pose de type berceau à grande vitesse CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, avec un atelier de production de 8000 mètres carrés. Notre société compte 60 employés, dont 10 personnes affectées à la R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars et est devenue l'un des fabricants de machines à câbler les plus importants de Chine.
