| Name: | Tubular Wire-Stranding Machine for Multiplied Copper Wire | Type: | Tubular type |
|---|---|---|---|
| Reels: | 400mm, 500 mm, 630 mm | Material: | Cu, Al and Steel wires |
| Take-up reels: | 1250 mm ；1600 mm；2000 mm | Center Pay-off Bobbin: | 400 mm；500 mm；630 mm |
| Machine color: | Customized | Warranty time: | 1 year warranty |
| Mettre en évidence: | Toronneuse de fil à grande vitesse,toronneuse de fil de cuivre multiplié,toronneuse tubulaire de 400 mm |
||
Machine à câbles tubulaires à grande vitesse pour câbles de cuivre multiples
1. Application
La machine est principalement utilisée pour le cuivre nu, le fil en aluminium nu, également utilisé pour le fil isolant à plusieurs noyaux.La base est soudée intégralement, les plans supérieur et inférieur sont traités comme une partie entière par un grand planeur, et le tubulaire est intégralement installé sur la base, ce qui facilite l'installation.
2. Caractéristique
2.1 La cage tubulaire est recuit, ce qui réduit la contrainte interne et augmente la durée de vie.
2.2Transmission différente: transmission séparée du moteur, transmission de l'arbre de terre.
2.3Les bobines sont verrouillées avec des pinces mécaniques: l'une est mobile et l'autre fixe, ou le bobin est fixé sur l'axe par un verrou.
2.4Le rouleau de guidage du fil en tubulaire est en acier de roulement, ce qui n'est pas facile à porter.
3Paramètres techniques
| Modèle (machine de jonction tubulaire) |
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre de fil unique | D'autres métaux |
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
| D'aluminium |
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
| Conducteur en échec maximal OD |
φ7 mm | φ10 mm | φ12 mm | |
| Le Stranding Pitch | 6 Bobine à cage étroite | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Bobine à cage | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 Bobine à cage | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Bobine à cage étroite | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Bobine à cage | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 Bobine à cage | 450 tours/min | 400 tours/min | 230 tours/min | |
| Capstan | Capstan Diamètre de la roue | φ600 mm | φ 800 mm | φ1000 mm |
| Force maximale de décrochage |
3T | 5T | 5T | |
| Puissance du moteur |
22 kW | 30 kW | 37 kW | |
| Taille de bobine |
400 mm | 500 mm | 630 mm | |
| Centre de paiement Bobbin |
400 mm | 500 mm | 630 mm | |
| Prenez le Bobbin |
1250 mm | Unité de mesure | 2 000 mm | |
4- Une photo.

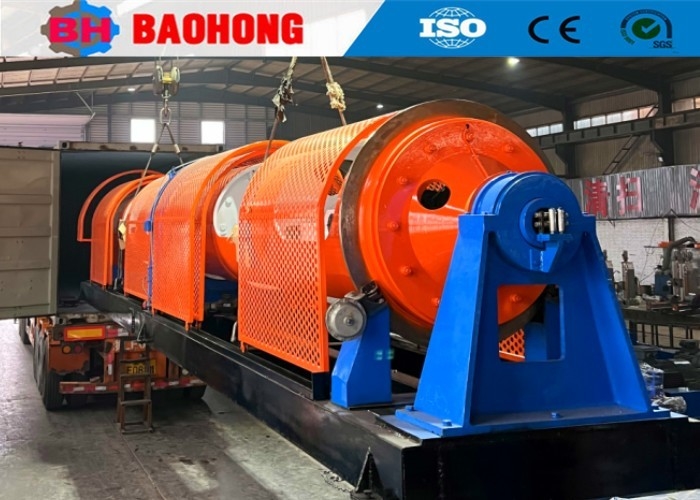

5Photo de l' emballage
6Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006.a été le plus grand fabricant professionnel pour la machine de stranding de fil et la machine de mise en place en Chine du Nord.
Depuis 2006, en comptant sur le soin et le soutien de nos clients,Baohong Machinery a été consacré à la recherche et le développement de machine de stranding de fil et machine de mise en place et a fait une grande amélioration. Maintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines de stranding rigide JLK pour être une ligne d'assemblage de traitement en Chine,et nous avons aussi développé indépendamment les lignes de stranding JGB Bow skip, les lignes de câblage de type CGB Bow skip et les lignes de mise en place de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est de plus de 10 millions de dollars à l'heure actuelle, et a développé dans l'un des plus importants Stranding Machine Manufacturer en Chine.
