Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Machine de fabrication de câbles à cadre rigide ACSR | Matériels: | Fil de cuivre, alliage, acier |
|---|---|---|---|
| Convient pour: | Toronnage du fil et du câble | Vitesse de rotation de la cage (JLK-500): | 230,6 r/min |
| Code HS: | 847940 | OEM: | Positif |
| Période de garantie: | 1 an | ||
| Mettre en évidence: | Machine rigide de fabrication de câbles de cadre,Machine de fabrication de câbles d'ACSR,Machine de toronnage de câble |
||
Machine à câbler à cadre rigide ACSR pour toronnage de fils
1. Application
Cette machine est adoptée pour produire des conducteurs compacts de longs fils d'aluminium nus, de fils de cuivre et d'ACSR, elle est également utilisée pour produire des conducteurs de toronnage comprimés sectoriels et des conducteurs de tréfilage comprimés ronds.
2. Caractéristiques
2.1. Tension multi-forme : tension par hystérésis, tension mécanique, courroie mécanique.
2.2. Hydraulique, plaque supérieure inférieure latérale électrique, plaque supérieure latérale et ainsi de suite une variété d'options de plaques globales.
2.3. Serrage manuel, serrage pneumatique, serrage électrique et autres mécanismes de serrage peuvent être sélectionnés.
3. Données techniques
| Modèle (Machine à toronner rigide) | JLK-500 | JLK-630 | JLK-710/720 | |
| Diamètre du fil unique | Cuivre | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm |
| Aluminium | φ1,5-5 mm | φ1,5-5 mm | φ1,5-5 mm | |
| OD du conducteur toronné maximum | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Pas de toronnage | Cage de toronnage à 6 bobines | 40-719 mm | 51-896 mm | 54-963 mm |
| Cage de toronnage à 12 bobines | 40-719 mm | 51-896 mm | 54-963 mm | |
| Cage de toronnage à 18 bobines | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| Cage de toronnage à 24 bobines | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| Cage de toronnage à 30 bobines | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| Vitesse de rotation | Cage de toronnage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min |
| Cage de toronnage à 12 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | |
| Cage de toronnage à 18 bobines | 208,5 tr/min | 155 tr/min | 142,6 tr/min | |
| Cage de toronnage à 24 bobines | 179 tr/min | 130,1 tr/min | 122,3 tr/min | |
| Cage de toronnage à 30 bobines | 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | |
| Cabestan | Diamètre de la roue du cabestan | 2000 mm | 2000 mm | 2000 mm |
| Force de tirage maximale | 30 T | 30 T | 40 T | |
| Dispositif pré-spirale | Pas | 500-2500mm | 500-2500mm | 500-2500mm |
| Puissance du moteur | 90-180 KW | 110-180 KW | 130-180 KW | |
| Taille de la bobine | 500*375*127 | 630*475*127 | 710*530*127 | |
| Bobine de déroulement centrale | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| Bobine de réception | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| Vitesse linéaire maximale de tirage | 69 m/min | 69 m/min | 62 m/min | |

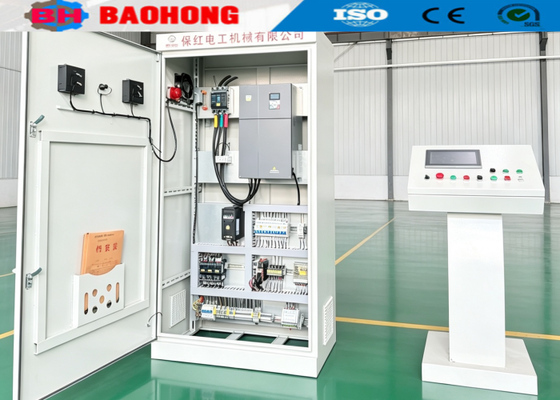

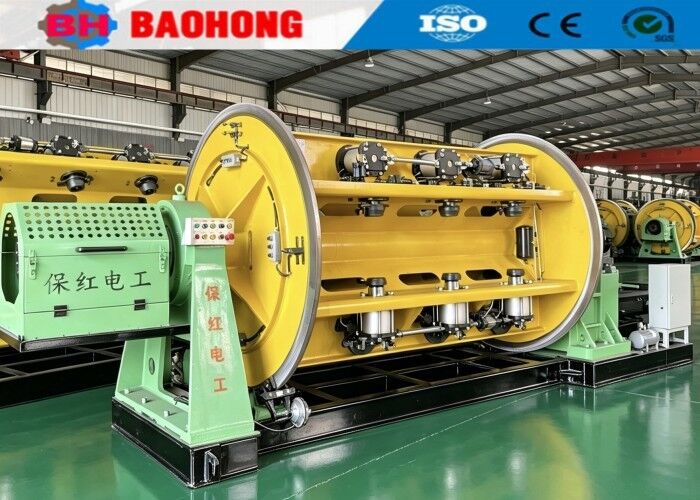

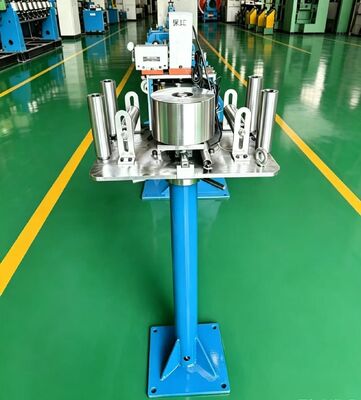

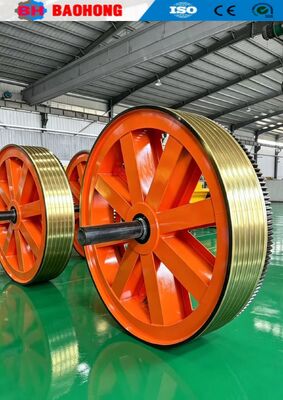

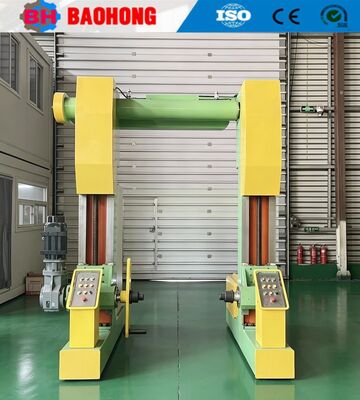

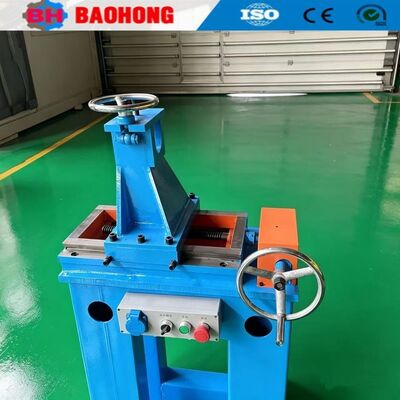

4. Photos

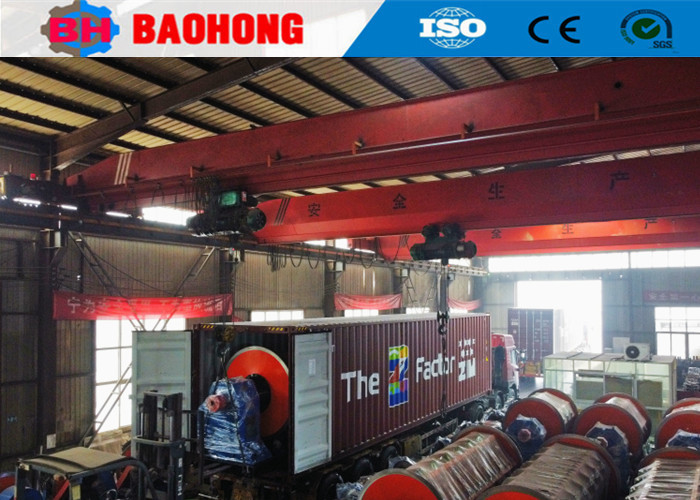

5. Photos d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été créée en 2006. Notre société est située dans la zone de développement économique de la ville de Hejian, dans la province du Hebei, et a été le plus grand fabricant professionnel de machines à toronner et de machines à câbler dans le nord de la Chine.
Depuis 2006, en s'appuyant sur les soins et le soutien de nos clients, Baohong Machinery s'est consacrée à la recherche et au développement de machines à toronner et de machines à câbler et a réalisé de grandes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines à toronner rigides JLK pour en faire une chaîne de montage en Chine, et nous avons également développé de manière indépendante les lignes de toronnage à saut d'arc JGB, les lignes de câblage de type saut d'arc CGB et les lignes de câblage de type berceau à grande vitesse CLY.
Aujourd'hui, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10 000 mètres carrés, avec un atelier de production de 8 000 mètres carrés. Notre société compte 60 employés, dont 10 personnes en R&D. La valeur de la production annuelle dépasse actuellement 10 millions de dollars et est devenue l'un des fabricants de machines à toronner les plus importants de Chine.
