Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de l'équipement: | Type de cadre rigide économie de puissance de rendement élevé de cadre de Strander | fils applicables: | Fil de cuivre, alliage, acier |
|---|---|---|---|
| Convient pour: | Toronnage du fil et du câble | Vitesse de rotation (JLK-500): | 230,6 T/MN |
| Code HS: | 847940 | Couleur de l'équipement: | facultatif |
| Période de garantie: | 12 mois | ||
| Mettre en évidence: | Cadre de filetage à haut rendement,Strander à cadre rigide à haut rendement,Strander économe en énergie à haut rendement |
||
Type de cadre rigide, haute efficacité, économie d'énergie
1. Application
Cette machine est principalement utilisée pour la production de fils d'aluminium nus longs, de fils de cuivre, de fils de compression ACSR, et peut également être utilisée pour la production de fils toronnés comprimés en éventail et de fils étirés comprimés circulaires.
2. Caractéristiques
2.1.Cette machine est entraînée par une boîte de vitesses à transmission variable à 36 vitesses, avec un cabestan double actif et double, offrant une forte traction. Le collier de distribution de fil adopte une distribution de fil naturelle pour éviter les dommages par abrasion des âmes de fil lors du toronnage.2.2. La tension de déroulage du fil est contrôlée pneumatiquement pour garantir une tension constante sur une bobine pleine ou vide. Il existe un dispositif spécial d'arrêt d'urgence automatique en cas de rupture de fil.
2.3. L'appareil peut contrôler directement chaque bobine de déroulage dans la cage. En cas de rupture de fil, toute la machine s'arrête automatiquement immédiatement. La machine est adaptée à la production de câbles XLPE de grande longueur et de grande section.
3. Données techniques
Modèle (Machine de toronnage rigide)
| JLK-500 | JLK-630 | JLK-710/720 | Diamètre du fil unique | |
| Cuivre | φ1,5-5 mm | Diamètre extérieur maximal du conducteur toronné | Aluminium | Aluminium |
| φ1,5-5 mm | Diamètre extérieur maximal du conducteur toronné | Diamètre extérieur maximal du conducteur toronné | Diamètre extérieur maximal du conducteur toronné | |
| φ35-55 mm | Pas de toronnage | Pas de toronnage | Pas de toronnage | |
| Cage de toronnage à 6 bobines | 230,6 tr/min | 51-896 mm | 54-963 mm | Cage de toronnage à 18 bobines |
| 230,6 tr/min | 51-896 mm | 54-963 mm | Cage de toronnage à 18 bobines | |
| 208,5 tr/min | 63-1056 mm | 57-1012 mm | Cage de toronnage à 24 bobines | |
| 179 tr/min | 71-1246 mm | 66-1190 mm | Cage de toronnage à 30 bobines | |
| 161,8 tr/min | 87-1553 mm | 79-1403 mm | Vitesse de rotation | |
| Cage de toronnage à 6 bobines | 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | Cage de toronnage à 18 bobines |
| 230,6 tr/min | 180,1 tr/min | 150,6 tr/min | Cage de toronnage à 18 bobines | |
| 208,5 tr/min | 155 tr/min | 142,6 tr/min | Cage de toronnage à 24 bobines | |
| 179 tr/min | 130,1 tr/min | 122,3 tr/min | Cage de toronnage à 30 bobines | |
| 161,8 tr/min | 115,9 tr/min | 102,7 tr/min | Cabestan | |
| Diamètre de la roue de cabestan | 2000 mm | Force de traction maximale | Force de traction maximale | Force de traction maximale |
| 30 T | 40 T | 40 T | Dispositif de pré-spirale | |
| Pas | 500-2500mm | Puissance du moteur | Puissance du moteur | Puissance du moteur |
| 90-180 KW | 110-180 KW | 130-180 KW | Bobines | |
| 500*375*127 | 630*475*127 | 710*530*127 | Bobine de déroulage centrale | |
| 1600*800*80 | Bobine de rembobinage | Bobine de rembobinage | Bobine de rembobinage | |
| 2500*1500*125 | 3150*1900*160 | 3150*1900*160 | Vitesse linéaire de traction maximale | |

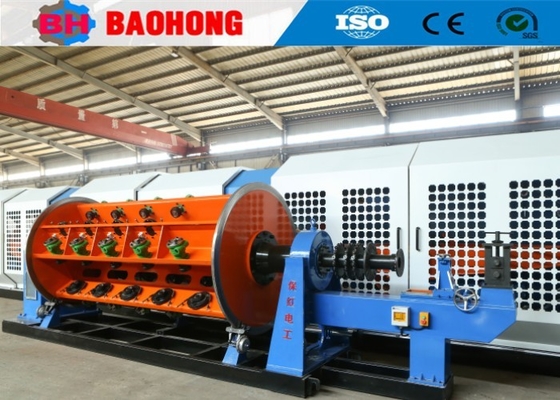

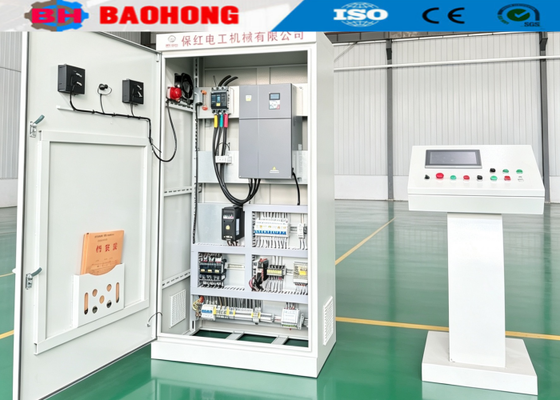

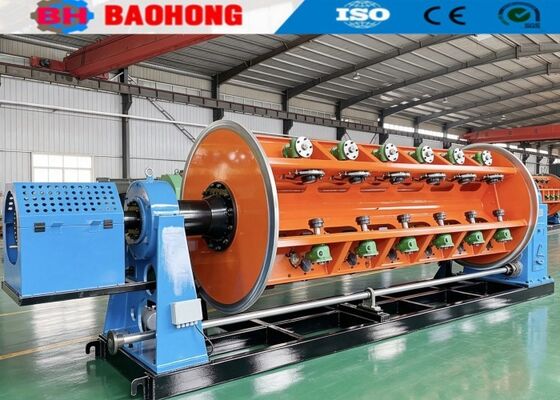

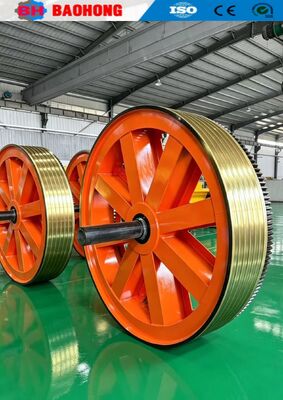

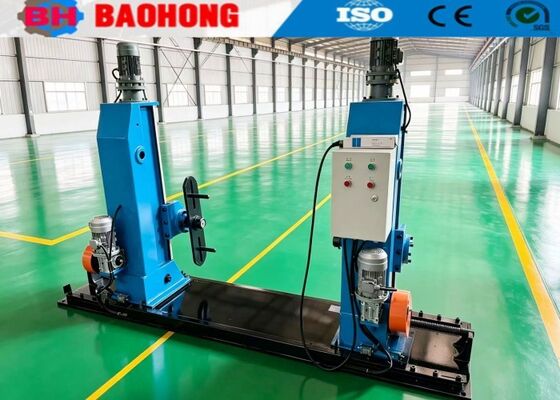

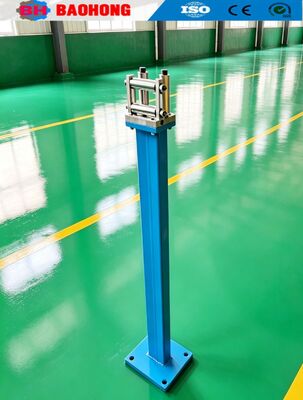

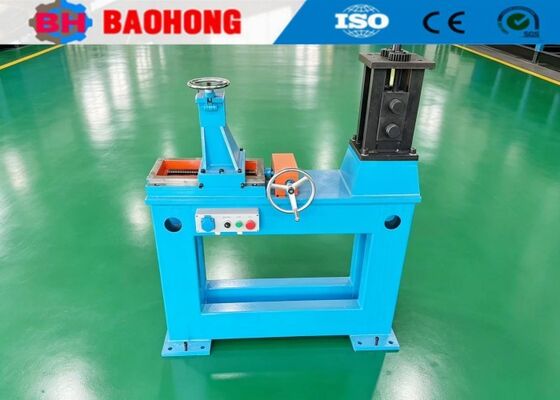

| 69 m/min | 62 m/min | 62 m/min | 4. Photos | |
5. Photos d'emballage
6. Notre usine et introduction
Hejian Baohong Electrical Machinery Co., Ltd. a été fondée en 2006. Notre entreprise est située dans la zone de développement économique de la ville de Hejian, province du Hebei, et est le plus grand fabricant professionnel de machines de toronnage et de machines de pose en Chine du Nord.
Depuis 2006, grâce aux soins et au soutien de nos clients, Baohong Machinery se consacre à la recherche et au développement de machines de toronnage et de machines de pose et a réalisé d'importantes améliorations. Nous sommes maintenant la seule usine capable de développer la production de la série de machines de toronnage rigides JLK pour en faire un traitement en ligne d'assemblage en Chine, et nous avons également développé indépendamment les lignes de toronnage à saut d'arc JGB, les lignes de câblage de type à saut d'arc CGB et les lignes de pose à grande vitesse de type berceau CLY.
Actuellement, Hejian Baohong Electrical Machinery Co., Ltd. couvre une superficie de 10 000 mètres carrés, dont 8 000 mètres carrés d'atelier de production. Notre entreprise compte 60 employés, dont 10 personnels de R&D. La valeur de production annuelle dépasse actuellement 10 millions de dollars, et nous sommes devenus l'un des fabricants de machines de toronnage les plus importants en Chine.
