Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | Prix bon marché petite toronneuse tubulaire | Modèle: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
|---|---|---|---|
| utilisation pour: | Le câblage des fils | Le type: | Forme tubulaire |
| Matériel: | Fil de cuivre, d'alcool, d'acier | PLC: | Le groupe Siemens |
| Durée de garantie: | 1 année | Couleur: | Personnalisé |
| Utilisation: | Toronnage du câblage cuivre, fil en aluminium, fil mou galvanisé | ||
| Mettre en évidence: | Petite toronneuse tubulaire,toronneuse tubulaire JGG-400,toronneuse tubulaire |
||
Moins cher Petite machine à ramollir tubulaire
1. Application
2. Caractéristique
2.1Le corps tubulaire est en un tout avec peu de dérapage radial, il est soutenu par le roulement aux deux extrémités, et fonctionne à un bruit très faible.
2.2 La bobine est serrée par des ressorts à disque et relâchée par un dispositif pneumatique.
2.3Il peut estimer le signal de rupture de n'importe quelle bobine dans chaque cage enchaînée avec précision en utilisant la numérisation de quantité numérique et la position de rupture peut être affichée sur l'écran tactile
2.4La machine adopte le contrôle PLC de toute la ligne. Le système de contrôle électrique est avancé en technologie, facile à utiliser, fiable en fonctionnement.
3.Parties principales
3.1 Plateau de paiement de type colonne 1 jeu
3.2 Tubulaire 1 série
3.3 Porteur de matrices de montage 1 jeu
3.4 Compteur de compteurs 1 jeu
3.5 Boîte de vitesses à 36 vitesses 1 jeu
3.6 Double capstan 1 série
3.7 support de prise de colonne avec traversant 1 ensemble
3.8 Système de transmission mécanisé 1 jeu
3.9 Système de commande électrique 1 jeu
3.10 Couverture de protection de sécurité 1 jeu
4. Paramètres techniques
|
Modèle (machine de jonction tubulaire)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diamètre du fil unique |
D'autres métaux
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2 à 7 mm |
|
D'aluminium
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2 à 7 mm | |
|
DSO maximal du conducteur en filet
|
φ7 mm | φ10 mm | φ12 mm | |
| La mise à l'eau | 6 Cage de pêche des bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm |
| 12 Cage pour les bobins | 37 à 281 mm | 44 à 338 mm | 82 à 620 mm | |
| 18 La cage de pêche des bobins | 44 à 334 mm | 44 à 338 mm | 82 à 620 mm | |
| Vitesse de rotation | 6 Cage de pêche des bobins | 600 tours/min | 600 tours/min | 400 tours/min |
| 12 Cage pour les bobins | 600 tours/min | 500 tours/min | 300 tours/min | |
| 18 La cage de pêche des bobins | 450 tours/min | 400 tours/min | 230 tours/min | |
| Le capstan | Diamètre de la roue Capstan | φ600 mm | φ 800 mm | φ1000 mm |
|
Force maximale de dégagement
|
3T | 5T | 5T | |
|
Puissance du moteur
|
22 kW | 30 kW | 37 kW | |
|
Taille de la bobine
|
400 mm | 500 mm | 630 mm | |
|
Le centre de paiement Bobbin
|
400 mm | 500 mm | 630 mm | |
|
Bobbin de prise
|
1250 mm | Unité de mesure | 2 000 mm | |
5- Une photo.

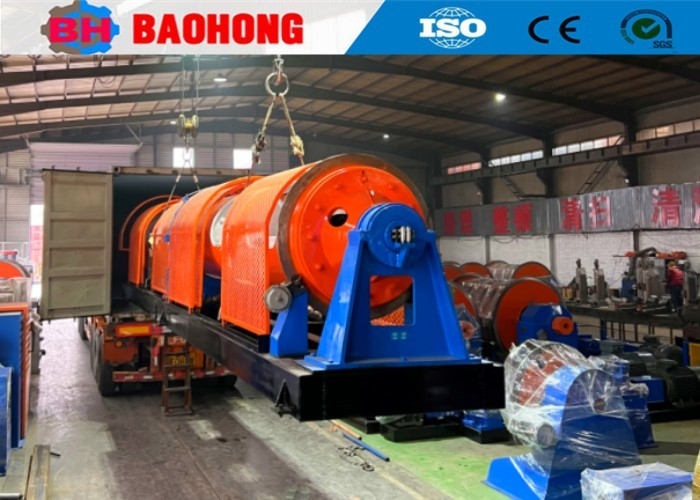

6Photo de l' emballage
7.Notre usine et notre introduction
Hejian Baohong Electrical Machinery Co., Ltd a été créée en 2006.a été le plus grand fabricant professionnel de machines de câblage et de machines de pose en Chine du Nord.
Depuis 2006, en comptant sur les soins et le soutien de nos clients,Baohong Machinery s'est consacrée à la recherche et au développement de la machine à fil de fer et de la machine à poser et a fait de grandes améliorationsMaintenant, nous sommes devenus la seule usine qui peut développer la production de la série de machines à stratification rigide JLK pour être un traitement de la chaîne de montage en Chine,et nous avons également développé indépendamment les lignes JGB Bow saut de jonction, les lignes de câblage de type CGB Bow skip et les lignes de pose de type CLY High speed Cradle.
Maintenant, Hejian Baohong Electrical Machinery Co., Ltd., couvre une superficie de 10000 mètres carrés, atelier de production 8000 mètres carrés.La valeur annuelle de la production est actuellement supérieure à 10 millions de dollars, et est devenu l'un des plus importants fabricants de machines de décapage en Chine.
