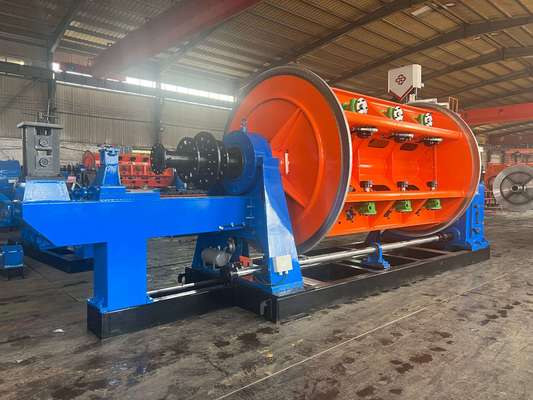

630 12+18 Rigid Stranding Machine For Aluminum Wire

630 12+18 Machine de décapage rigide pour fil d'aluminium

1. Application

Cette machine est principalement utilisée pour le câblage non torsionnel de brins d'aluminium à large section et à longue longueur en acier (ACSR) et de conducteurs en alliage d'aluminium.Il peut également être appliqué à l'enroulement et au compactage sans torsion de conducteurs en cuivre avec des rouleaux, à forme spéciale et à forme de secteur.

2. Composant principal

2.1 Φ1600 Stand de paiement

2.2 #type support de guidage du fil

2.3 12B, 18B étroit

2.4 Dispositif d'assemblage et de compactage du fil

2.5 compteur ((Mécanique, électronique)

2.6 Φ 1600 fort double capstan

2.7 Φ 2500 prise avec traversée

2.8 Système de commande électrique

2.9 Couverture de protection coulissante manuelle

3. Caractéristiques

3.1 L'ensemble de la machine est entraîné par le moteur indépendant et chaque section de la cage et du capstan est entraînée par un servo-moteur synchrone à aimant permanent séparé.La cage est entraînée pour tourner à travers une boîte de vitesses dédiée, ce qui simplifie la structure par rapport à l'appareil traditionnel de type rigide entraîné par un raccordement à l'arbre de terre et rend l'entretien des équipements plus pratique.

3.2 La commande de l'ensemble de la machine est assurée par un PLC de la série Inovance, et divers paramètres du processus de production sont réglés par l'intermédiaire de l'écran tactile.Chaque section de la cage et le capstan sont entraînés par un moteur servo Jiangsu ZhimaPour assurer la précision de la transmission, le moteur de transmission adopte une rétroaction du codeur de grille,et toute la machine adopte une méthode de communication par bus pour assurer la précision de la transmission du signalDans la production réelle,Les utilisateurs définissent les paramètres du processus tels que la hauteur de chaque section de la cage et la vitesse de la ligne de production sur l'écran tactile selon les spécifications du câble requisLors du démarrage, la vitesse de chaque pièce de transmission est automatiquement calculée par le PLC pour assurer la synchronisation de l'ensemble de la machine et la précision de l'enroulement du fil tordu,et pour obtenir une régulation de vitesse sans pas de l'ensemble de la machineLe système de contrôle électronique dispose d'une technologie de pointe, d'un fonctionnement pratique et d'un fonctionnement fiable.

3.3 Le principe d'impulsion est utilisé pour détecter la rupture du fil, ce qui permet de déterminer avec précision le signal de rupture du fil de n'importe quelle bobine dans chaque section de la cage, assurant ainsi la précision de la détection.À travers l'affichage sur l'écran tactile, l'opérateur peut rapidement résoudre le problème et commencer le prochain démarrage.

3.4 La machine utilise un contrôleur programmable Inovance et un bus de terrain pour commander et coordonner de manière unifiée l'état de fonctionnement de toutes les parties de la machine;et utilise un convertisseur de fréquence pour contrôler le démarrage et le fonctionnement du moteur CALe système de commande électronique est technologiquement avancé, facile à utiliser et fiable en fonctionnement.

4. Principales données techniques

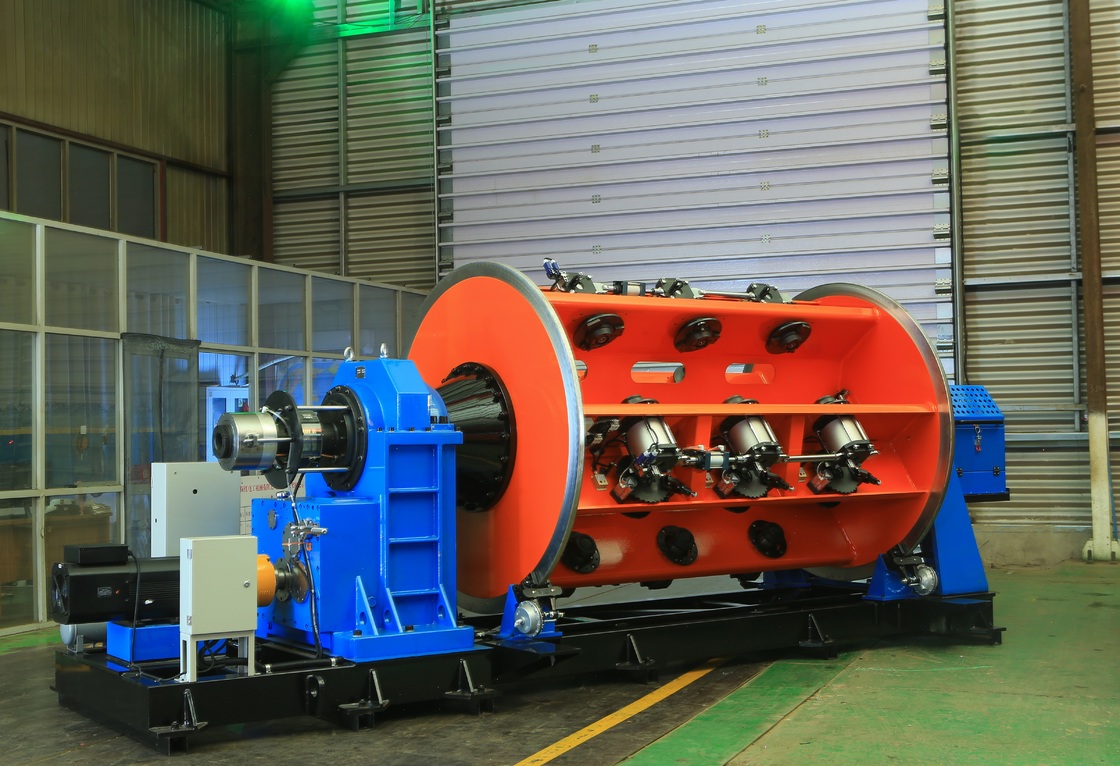

5- Des photos.

6.Photo de l'emballage

7Notre usine et notre introduction

Hebei Baohong Electrical Machinery Co., Ltd a été fondée le 1er août 2006.Tianjin et ShijiazhuangLa société bénéficie d' un transport pratique et d' une abondance de fer et d' acier. Elle a commencé par la production de produits de la série de machines de stranding et a connu 18 ans de développement. Les avantages et la force technique, l'entreprise recherche et développe continuellement de nouvelles technologies et de nouveaux procédés, atteignant des résultats constants. la croissance et l'évolution progressive vers une entité économique globale dotée d'une technologie de fabrication avancée et d'une forte capacité de production, et des réseaux de vente couvrant l'ensemble du pays et à l'étranger.

La société couvre une superficie d'usine de 30 000 mètres carrés, avec plus de 100 employés, dont 12 ingénieurs en mécanique et en électricité, et son équipement de traitement totalise plus de 60 millions de yuans..Actuellement, grâce à l'introduction d'équipements de transformation à grande échelle et à la la recherche, le développement et l'amélioration des processus, la société est devenue le seul fabricant en Chine qui produit JLK cage les unités de série de machines à stratifier sur une chaîne de montage.
